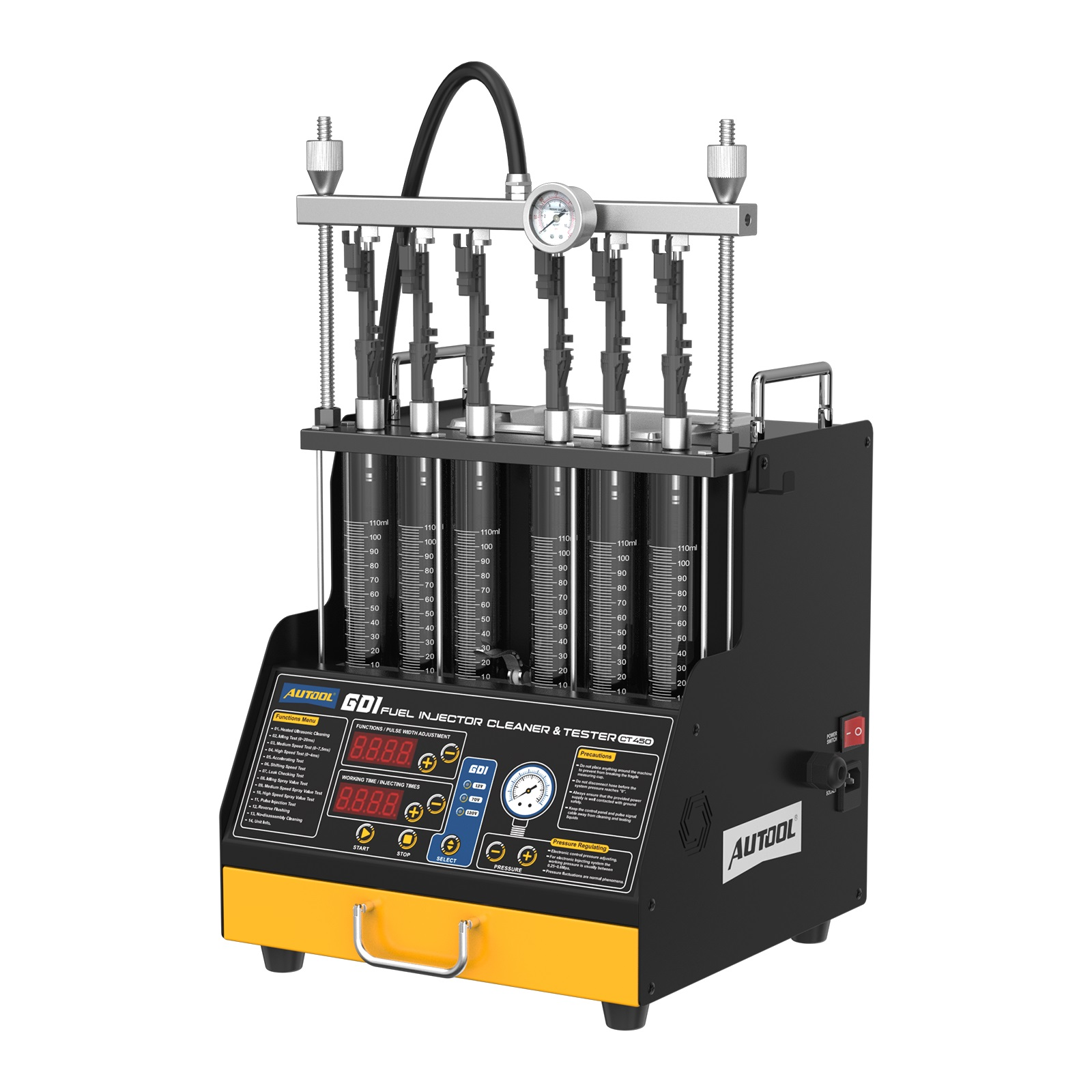

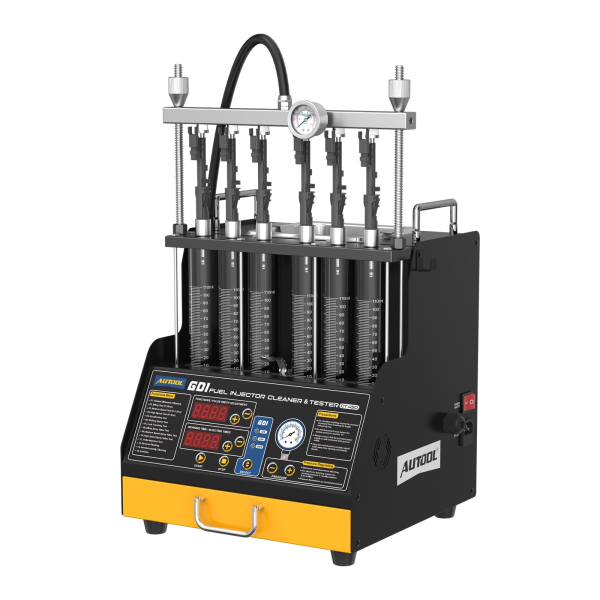

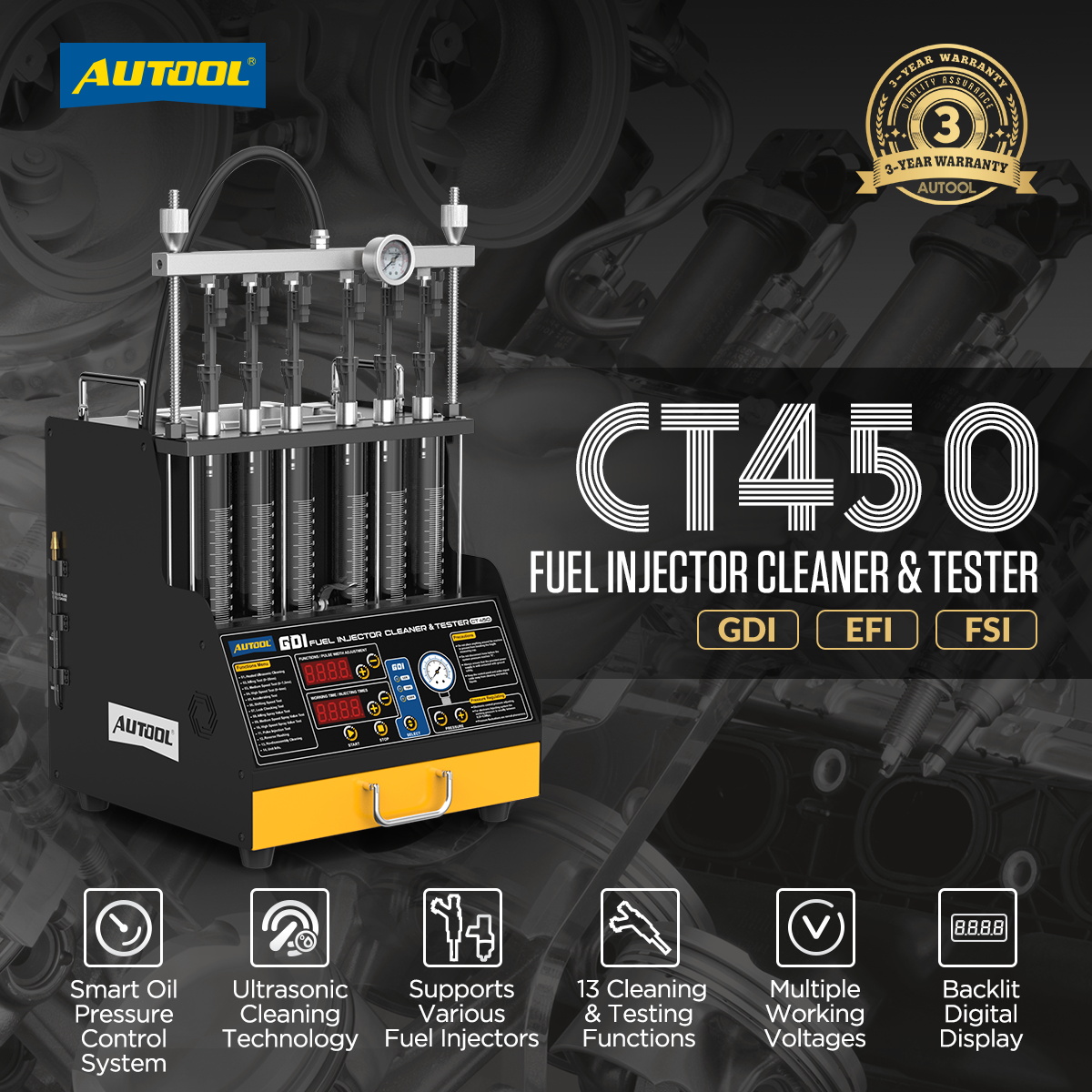

AUTOOL CT450 GDI injektorvizsgáló és fűtött ultrahangos tisztító

Az AUTOOL CT450 professzionális injektortisztító és -vizsgáló berendezés hagyományos benzininjektorok, valamint GDI, EFI és FSI befecskendezők tisztítására és tesztelésére.

A készülék egyszerre akár 6 injektor vizsgálatára alkalmas. 28 kHz-es ultrahangos tisztítórendszerrel, 50 °C-ig fűthető, 2000 ml-es tisztítótartállyal, valamint 12 V / 70 V / 120 V választható injektormeghajtással rendelkezik.

A CT450 összesen 3 tisztítási és 10 tesztfunkciót kínál. Segítségével többek között az injektorok porlasztási képe, befecskendezési mennyisége, szivárgása, impulzusokra adott reakciója és különböző szimulált üzemi körülmények közötti működése vizsgálható.

Mire használható az AUTOOL CT450?

Az injektor szennyeződése vagy hibás működése befolyásolhatja a porlasztási képet és az egyes hengerekbe juttatott üzemanyag mennyiségét. A befecskendező állapotának pontos megítéléséhez ezért nem elegendő pusztán azt ellenőrizni, hogy elektromosan működik-e.

A CT450 segítségével vizsgálható:

• a porlasztási kép,
• a befecskendezett folyadék mennyisége,
• az injektorok közötti eltérés,
• a tömítettség és szivárgás,
• a működés különböző szimulált fordulatszámokon,
• az injektor impulzusokra adott reakciója.

A készülék emellett fűtött ultrahangos tisztítással segíti az injektorokon kialakult lerakódások eltávolítását.

Az AUTOOL CT450 fő előnyei

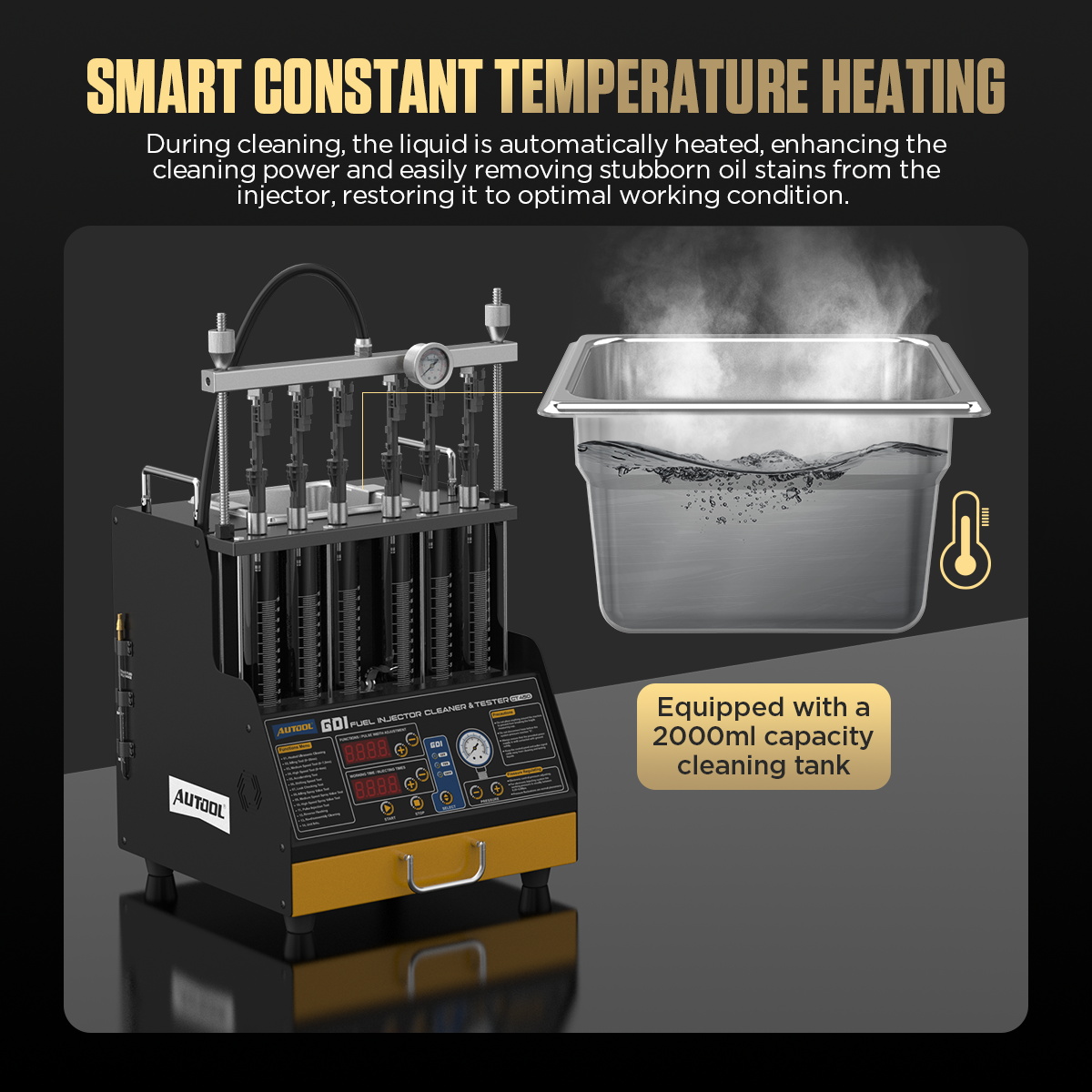

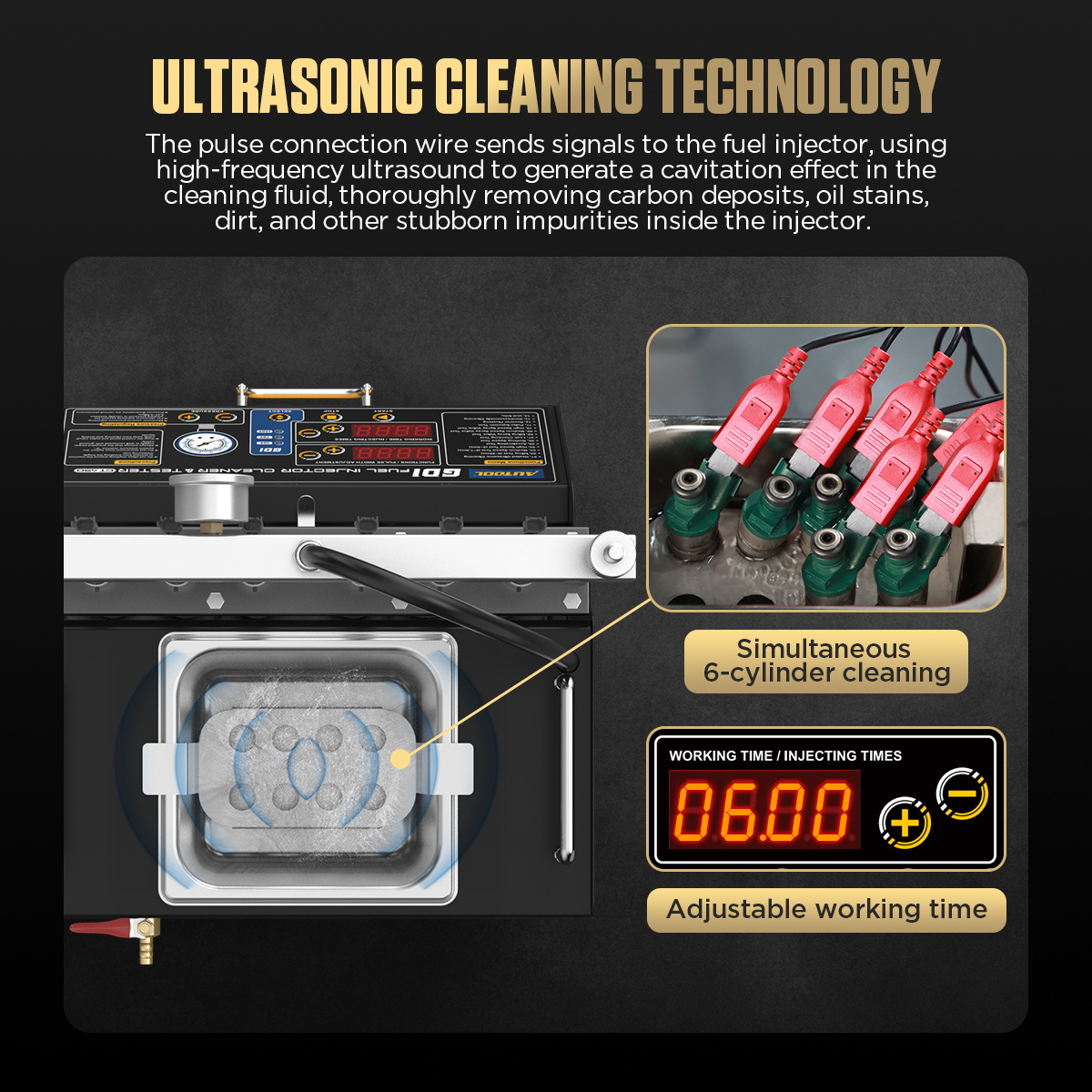

28 kHz-es fűtött ultrahangos tisztítás

A CT450 28 kHz-es ultrahangos tisztítást alkalmaz. A 2000 ml-es tisztítótartály folyadéka maximum 50 °C-ra fűthető, a termosztát pedig fenntartja a beállított hőmérsékletet.

Az ultrahang és a fűtés kombinációja segíti az olajos, karbonos és egyéb lerakódások eltávolítását az injektorokról.

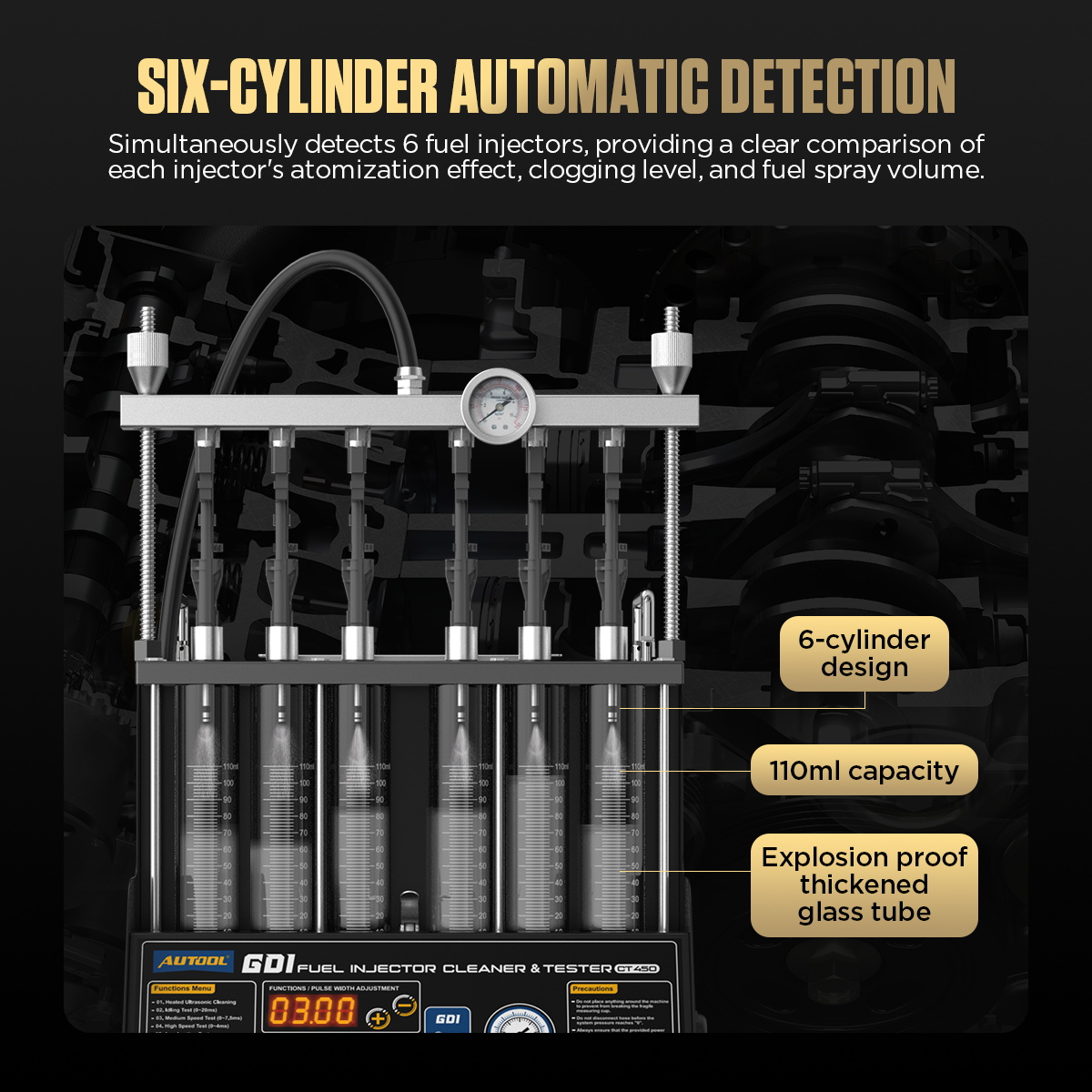

Akár 6 injektor egyidejű vizsgálata

A CT450 6 darab, egyenként 110 ml-es mérőhengerrel rendelkezik.

Az azonos körülmények között működtetett injektorok közvetlenül összehasonlíthatók, így vizsgálható az egyes befecskendezők közötti mennyiségi eltérés és a porlasztási kép különbsége. A mérőhengerek megvilágítása segíti a porlasztás vizuális megfigyelését.

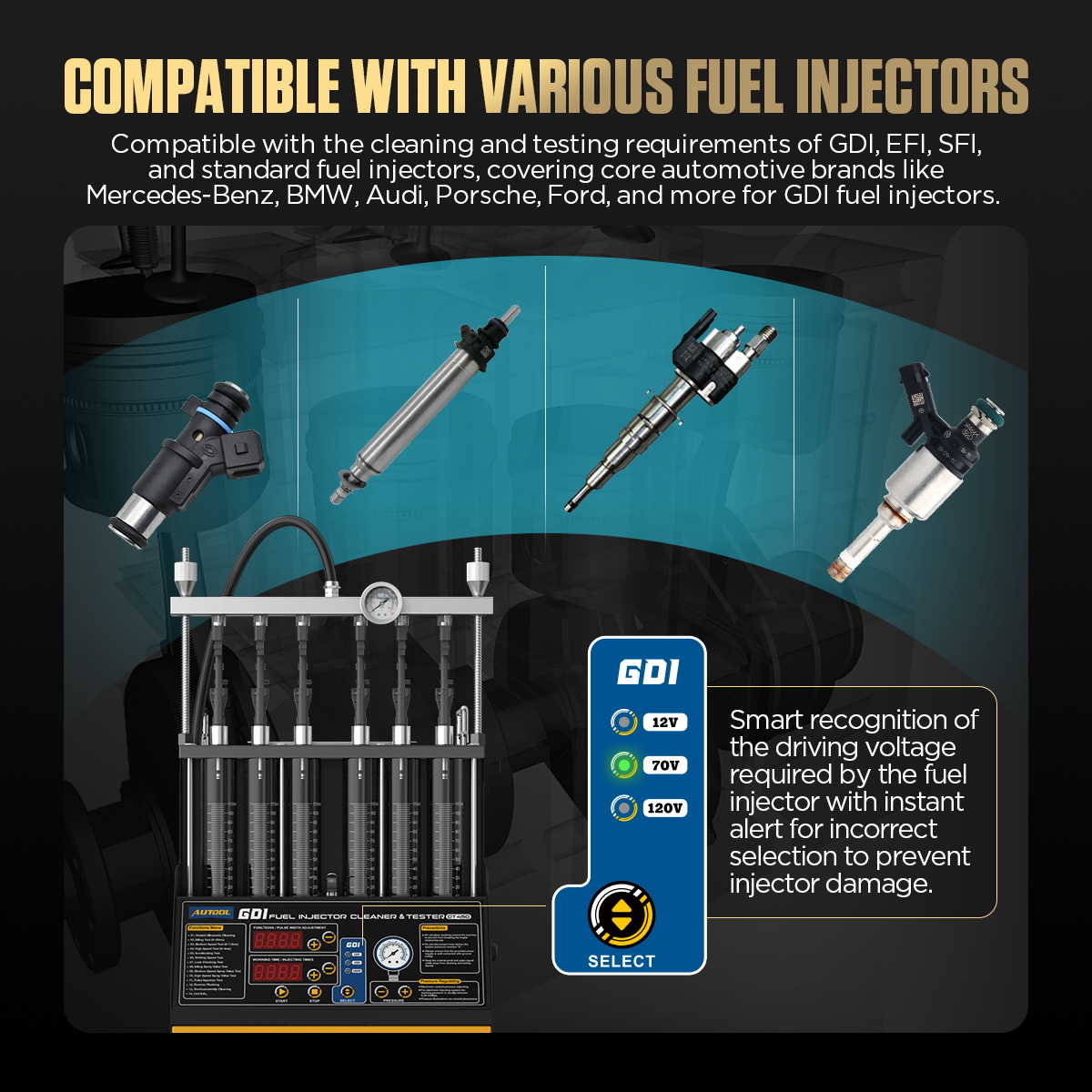

GDI / EFI / FSI kompatibilitás

A CT450 hagyományos benzininjektorok mellett GDI, EFI és FSI injektorok tisztítására és vizsgálatára is alkalmas, beleértve a hosszú kialakítású közvetlen befecskendezőket. Különböző injektorméretekhez használható adapterekkel rendelkezik, köztük BMW-injektorokhoz megfelelő adapterekkel.

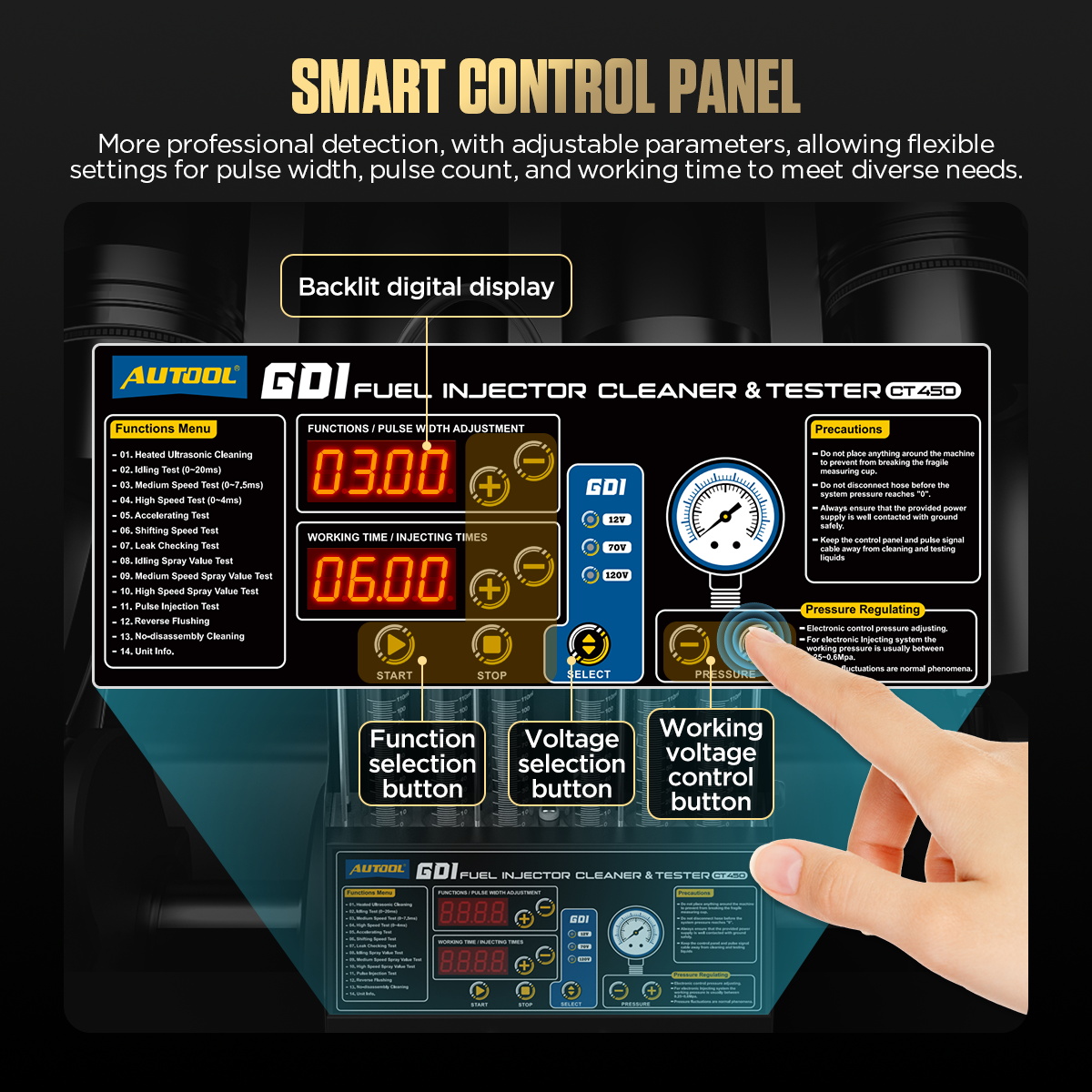

12 V / 70 V / 120 V injektormeghajtás

A készülék 12 V / 70 V / 120 V választható kimeneti feszültséget biztosít.

A vizsgált injektor követelményeinek megfelelő meghajtófeszültséget kell kiválasztani.

Impulzusbefecskendezési teszt

A Pulse Injection Test különböző impulzusszélességek és frekvenciák mellett működteti az injektort, így vizsgálható annak reakciója, porlasztása és működési viselkedése.

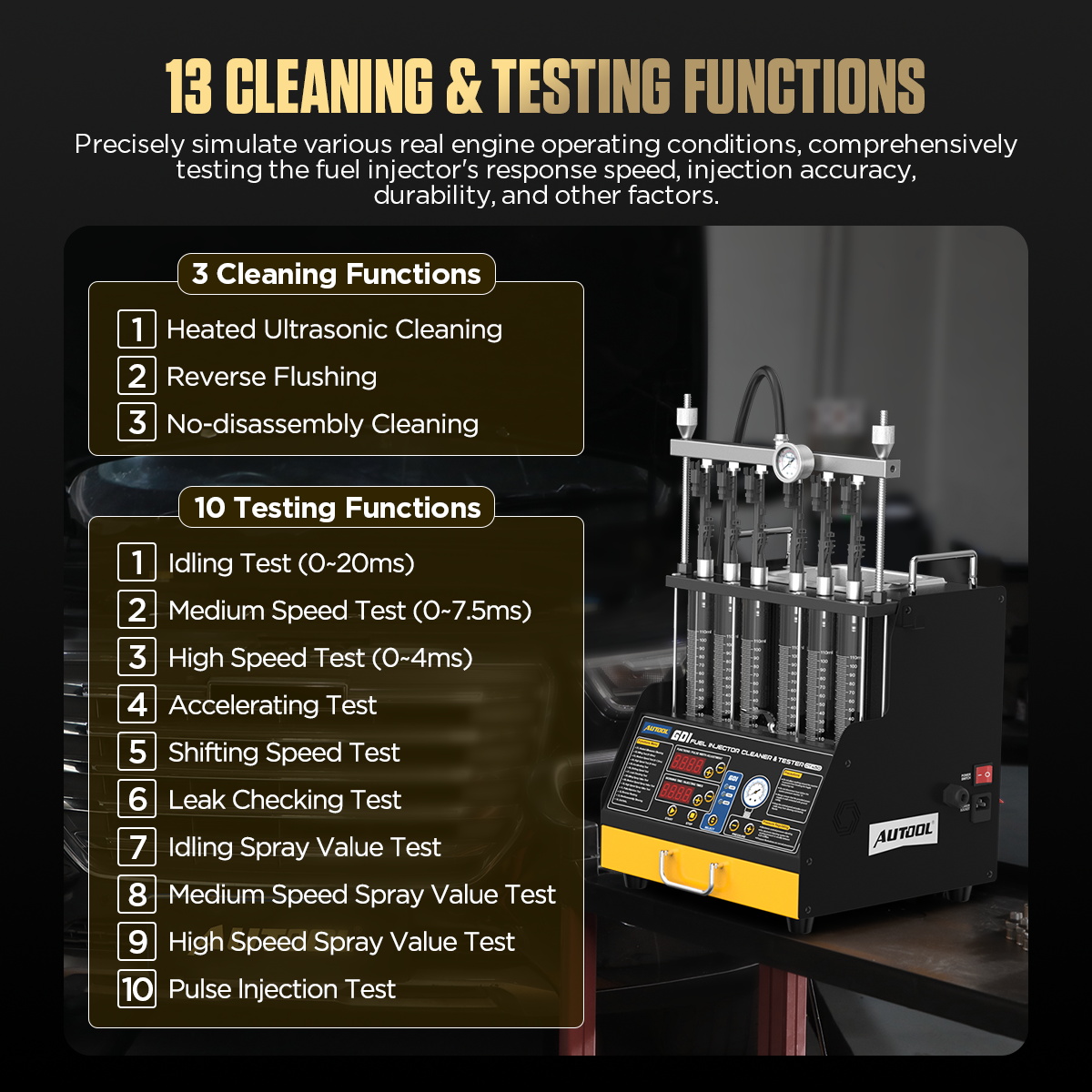

3 tisztítási funkció

1. Fűtött ultrahangos tisztítás28 kHz-es ultrahangos tisztítás maximum 50 °C-os folyadékhőmérséklettel.

2. Fordított öblítésA folyadék az injektor normál áramlási irányával ellentétesen halad át, segítve a belső szennyeződések eltávolítását. A funkció kompatibilis felső betáplálású injektoroknál alkalmazható.

3. Szétszerelés nélküli tisztításA CT450 megfelelő speciális adapterekkel támogatja a járművön végzett injektortisztítást is. Ehhez külön adapterek szükségesek.

10 tesztfunkció

• Alapjárati teszt
• Közepes fordulatszámú teszt
• Nagy fordulatszámú teszt
• Gyorsítási teszt
• Változó fordulatszámú teszt
• Szivárgásteszt
• Alapjárati befecskendezési mennyiség teszt
• Közepes fordulatszámú befecskendezési mennyiség teszt
• Nagy fordulatszámú befecskendezési mennyiség teszt
• Impulzusbefecskendezési teszt

A különböző programok eltérő üzemi körülményeket szimulálnak, és lehetővé teszik az injektorok egymással történő összehasonlítását.

Hogyan használható a CT450?

A készülék használatának általános munkafolyamata:

1. Injektor azonosításaMeg kell határozni az injektor típusát, majd kiválasztani a megfelelő adaptert és a szükséges 12 / 70 / 120 V meghajtófeszültséget.

2. Tisztítófolyadék betöltéseAz ultrahangos tartályt megfelelő professzionális tisztítófolyadékkal kell feltölteni.

3. Fűtött ultrahangos tisztításA 28 kHz-es ultrahangos rendszer maximum 50 °C-ra fűtött folyadékkal használható.

4. Injektorok felszereléseMaximum hat injektor szerelhető fel. Kevesebb injektor vizsgálatakor a használaton kívüli pozíciókat le kell zárni.

5. Tesztfolyadék betöltése és paraméterezésBeállítható a megfelelő feszültség, nyomás, idő, impulzus és tesztprogram.

6. Vizsgálatok elvégzéseElvégezhetők a kívánt működési, szivárgási, mennyiségi és impulzusvizsgálatok.

7. Eredmények összehasonlításaAz injektorokat azonos beállítások mellett kell összehasonlítani. Szükség esetén fordított öblítés és ismételt vizsgálat végezhető.

Hogyan értelmezhetők a vizsgálati eredmények?

A CT450 egyik fontos előnye, hogy az injektorokat azonos, kontrollált körülmények között lehet összehasonlítani.

Az injektor zárt állapotban csöpög

Szennyeződésre, szelepfészek-kopásra vagy tömítési hibára utalhat. Tisztítás és ismételt vizsgálat javasolt; tartós szivárgás esetén további szakvizsgálat vagy csere lehet szükséges.

Az egyik mérőhenger lényegesen kevésbé telik

Okozhatja áramlási korlátozás, csatlakozási vagy tömítési probléma, mérőcsatorna-hiba vagy maga az injektor.

Ilyenkor először a nyomást és a tömítettséget érdemes ellenőrizni, majd szükség esetén a mérőcsatornák felcserélésével és ismételt teszttel elkülöníteni a lehetséges hibaforrásokat.

Szabálytalan vagy durva porlasztási kép

Lerakódásra, fúvókahibára vagy belső mechanikai problémára utalhat. Tisztítás után ismételt vizsgálattal ellenőrizhető, változott-e az eredmény.

Tisztítás után csökken az injektorok közötti eltérés

Ez arra utalhat, hogy a tisztítással sikerült csökkenteni egy korábbi áramlási korlátozást.

A tisztítás nem eredményez mérhető javulást

Az injektor lehet már eleve tiszta, illetve elektromos vagy mechanikai hibája is lehet. Ilyenkor az ismételt tisztítás helyett további diagnosztika vagy szakvizsgálat indokolt.

Az injektorok kiegyenlítetten működnek, de a motorhiba továbbra is fennáll

Ebben az esetben a hiba oka az injektorrendszeren kívül is lehet. A diagnosztikát például a gyújtás, kompresszió, szívórendszer tömítettsége, üzemanyagnyomás és vezérlőjelek irányában kell folytatni.

Fontos: összehasonlításkor a feszültségnek, nyomásnak, hőmérsékletnek, impulzusnak, időnek, folyadéknak és tesztmódnak azonosnak kell lennie. A végleges minősítéshez az adott injektor gyártói előírásait is figyelembe kell venni.

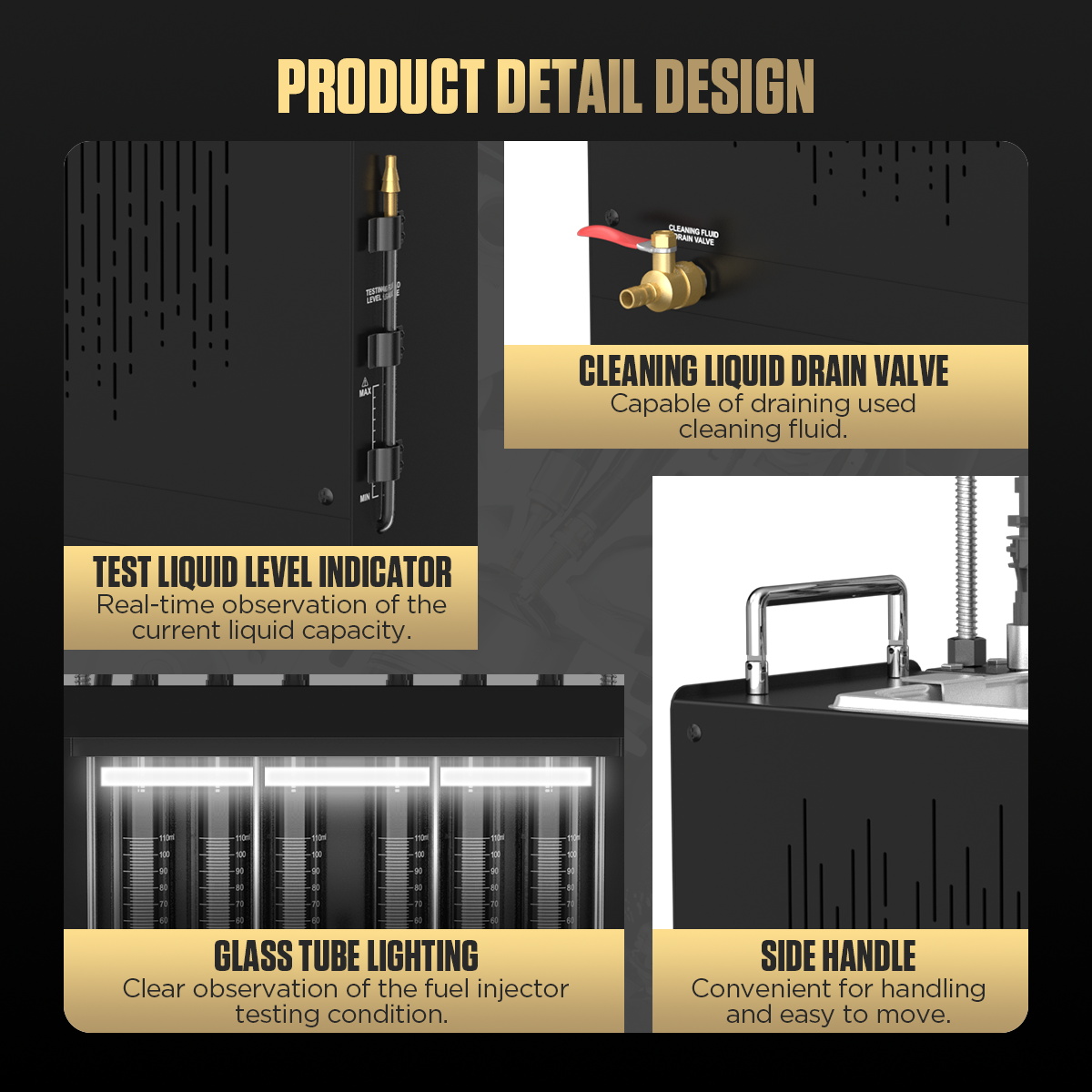

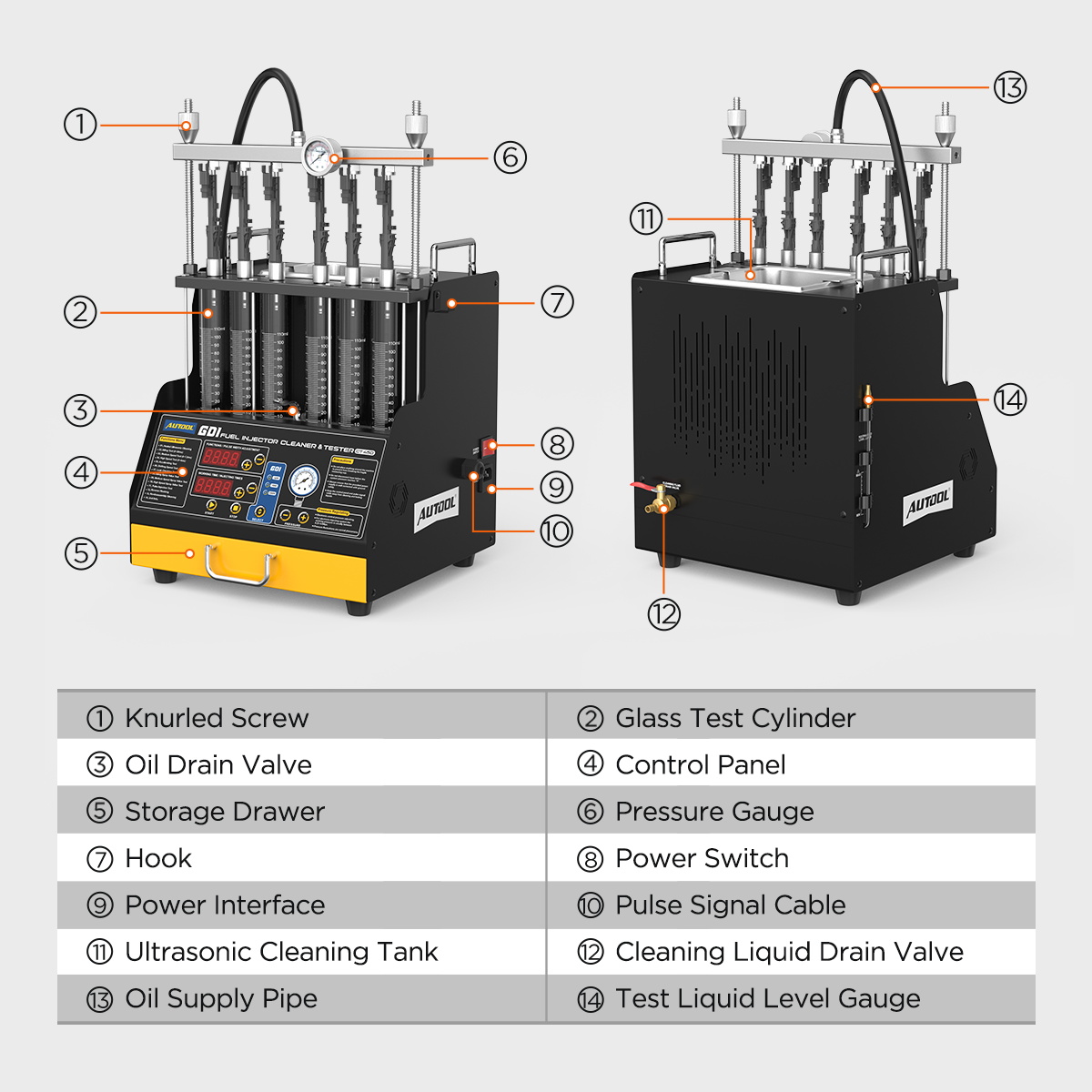

Műhelyhasználatra tervezett kialakítás

A CT450 több praktikus részlettel segíti a napi használatot:

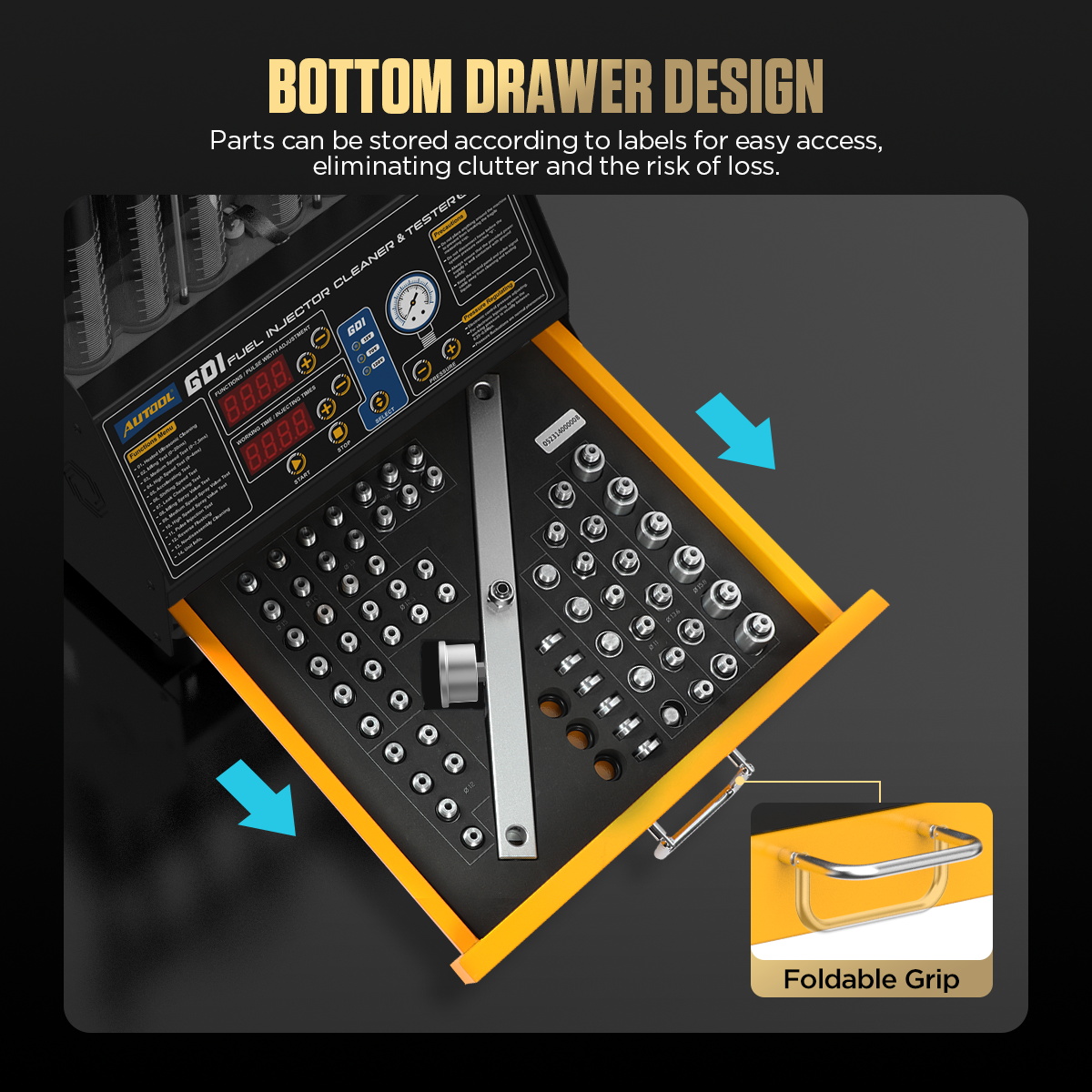

• tartozéktároló fiók,
• folyadékszint-jelző,
• leeresztőszelepek,
• mérőhenger-megvilágítás,
• lehajtható fogantyú,
• oldalsó hordozófogantyú.

Főbb jellemzők – gyors áttekintés

• Akár 6 injektor egyidejű vizsgálata
• GDI / EFI / FSI kompatibilitás
• 28 kHz-es ultrahangos tisztítás
• Maximum 50 °C-os automatikus fűtés
• 2000 ml-es ultrahangos tisztítótartály
• 6 × 110 ml-es mérőhenger
• 3 tisztítási funkció
• 10 tesztfunkció
• 12 V / 70 V / 120 V választható injektormeghajtás
• Impulzusbefecskendezési teszt
• Szivárgásvizsgálat
• Befecskendezési mennyiség összehasonlítása
• Porlasztási kép vizsgálata
• Fordított öblítés
• Szétszerelés nélküli tisztítás
• Mérőhenger-megvilágítás
• Tartozéktároló fiók

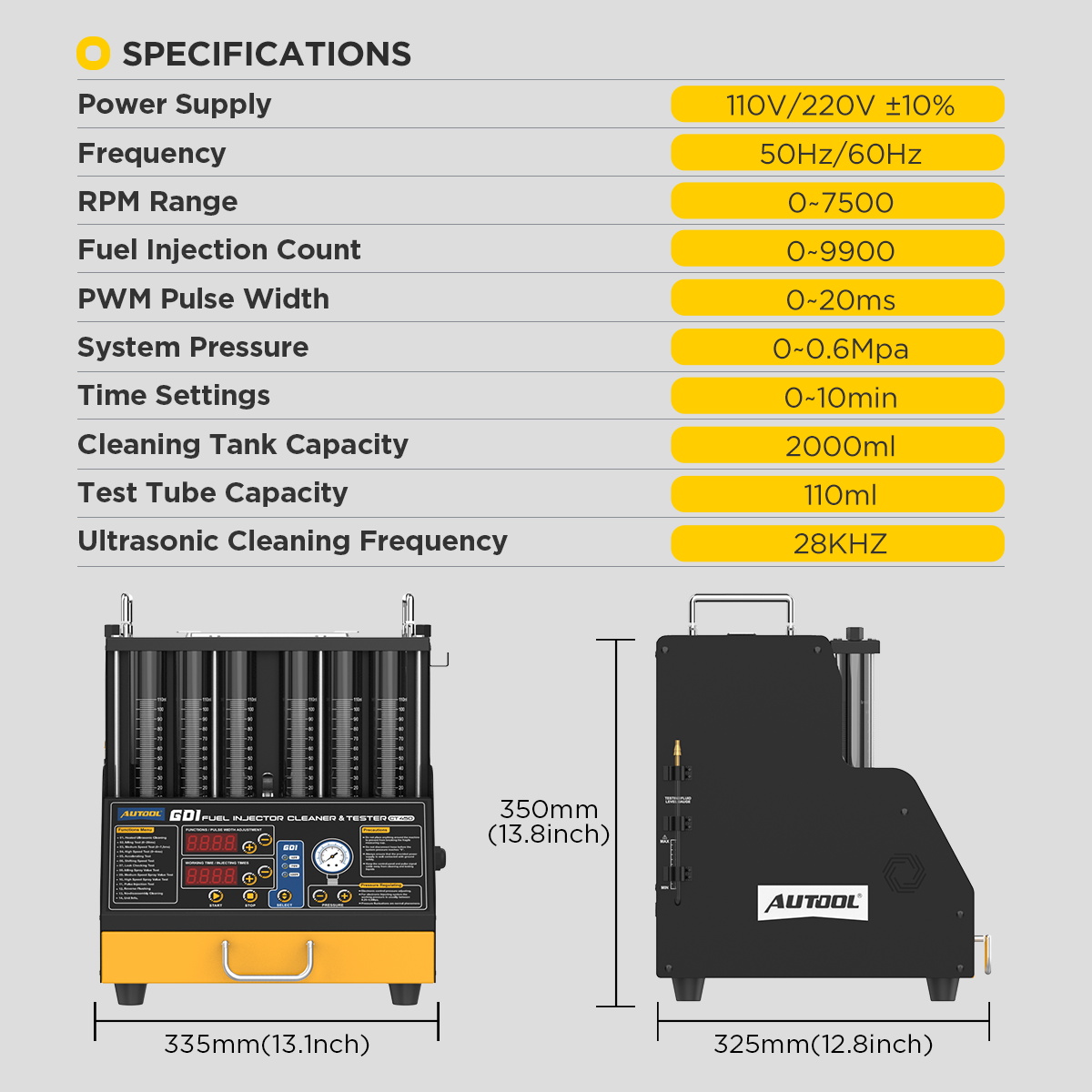

Műszaki adatok

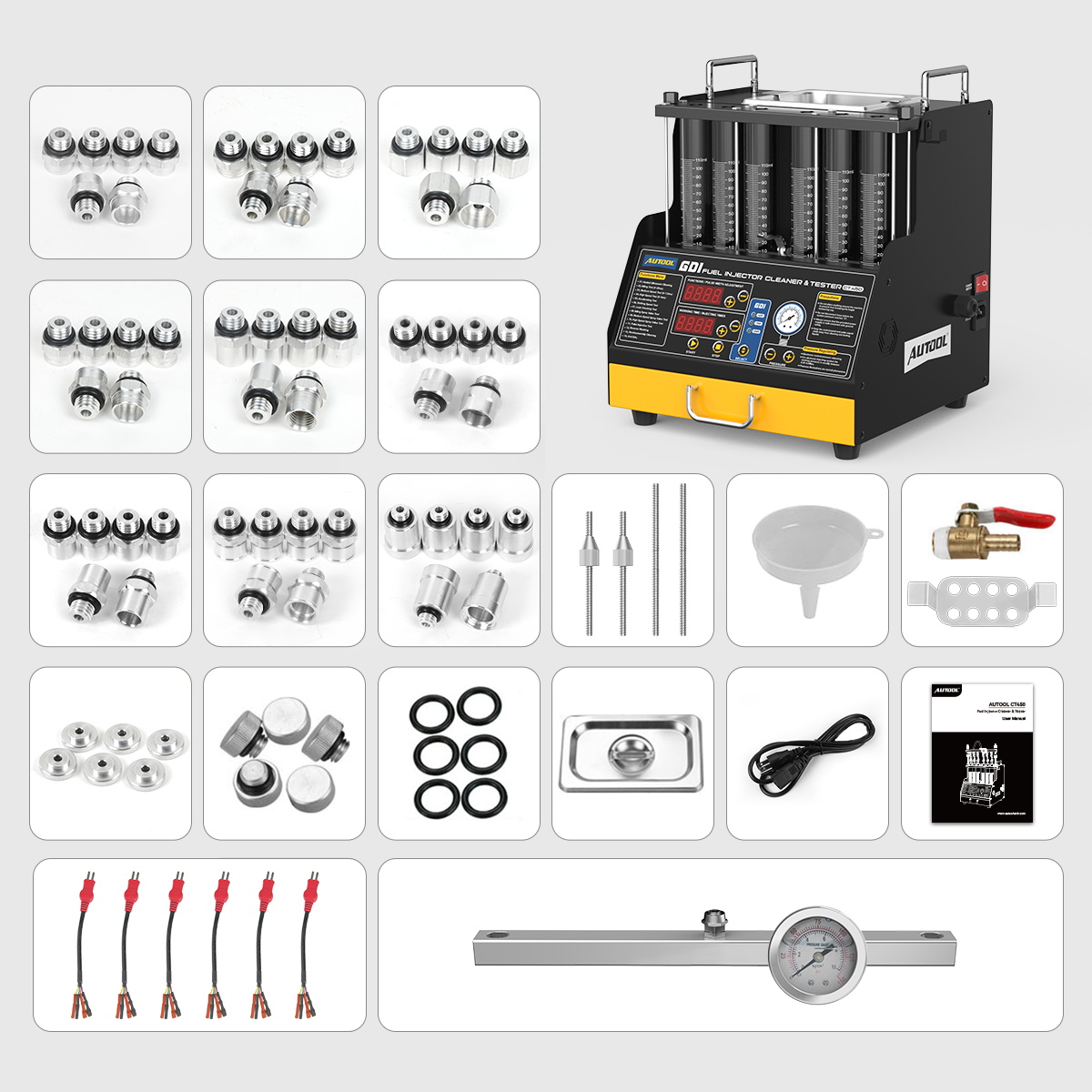

Csomag tartalma

• AUTOOL CT450 főegység
• 9-féle injektoradapter, köztük BMW-injektorokhoz használható adapterek
• 6 × 110 ml-es mérőhenger
• injektor-jelkábelek és csatlakozók
• O-gyűrűk
• lezáródugók és kupakok
• csatlakozóelemek
• tölcsér
• leeresztőelemek
• tápkábel
• használati útmutató

Ajánlott felhasználás

Az AUTOOL CT450 elsősorban:

• autószervizeknek,
• diagnosztikai műhelyeknek,
• injektortisztítással foglalkozó szakembereknek,
• motorjavító műhelyeknek,
• GDI-rendszerekkel rendszeresen dolgozó szervizeknek

ajánlott.

Különösen hasznos lehet olyan műhelyek számára, ahol a benzininjektorok vizsgálata mellett fűtött ultrahangos tisztításra is szükség van.

Biztonság és kompatibilitás

Az injektor típusát, adapterét és megfelelő meghajtófeszültségét használat előtt azonosítani kell.

Az ultrahangos tartályt folyadék nélkül tilos működtetni.

A tisztító- és tesztfolyadékokat a megfelelő folyadékkörben kell használni. Maró hatású tisztítófolyadék a tesztkörben nem használható.

A fordított öblítés kizárólag kompatibilis felső betáplálású injektoroknál alkalmazható.

A járművön, kiszerelés nélkül végzett tisztításhoz speciális adapterek szükségesek.

Telefon:+36 30 311 8401

GYIK

Milyen injektorok vizsgálhatók a CT450-nel?

Hagyományos benzininjektorok, valamint kompatibilis GDI, EFI és FSI injektorok.

Egyszerre hány injektor vizsgálható?

Maximum 6 injektor vizsgálható egyszerre.

Fűthető az ultrahangos tisztító?

Igen. A 2000 ml-es tartályban lévő tisztítófolyadék maximum 50 °C-ra fűthető.

Mekkora az ultrahang frekvenciája?

28 kHz.

Használható nagyfeszültségű GDI injektorokhoz?

Igen. A készülék 12 V / 70 V / 120 V választható meghajtófeszültséget kínál. Mindig az adott injektornak megfelelő feszültséget kell kiválasztani.

Vizsgálható az injektor szivárgása?

Igen. A CT450 külön szivárgástesztet biztosít.

Összehasonlítható az injektorok befecskendezési mennyisége?

Igen. A hat mérőhenger segítségével az injektorok azonos körülmények között közvetlenül összehasonlíthatók.

Vizsgálható a porlasztási kép?

Igen. A mérőhengerek megvilágítása segíti az injektorok porlasztási képének vizuális összehasonlítását.

Van impulzusbefecskendezési teszt?

Igen. A CT450 külön Pulse Injection Test funkcióval rendelkezik.

Dízel injektor vizsgálható a CT450-nel?

Nem. Dízel injektor tesztelésére a CT450 nem alkalmas.

Mennyi a garancia?

A főegységre 3 év, a standard tartozékokra 1 év garancia vonatkozik.
