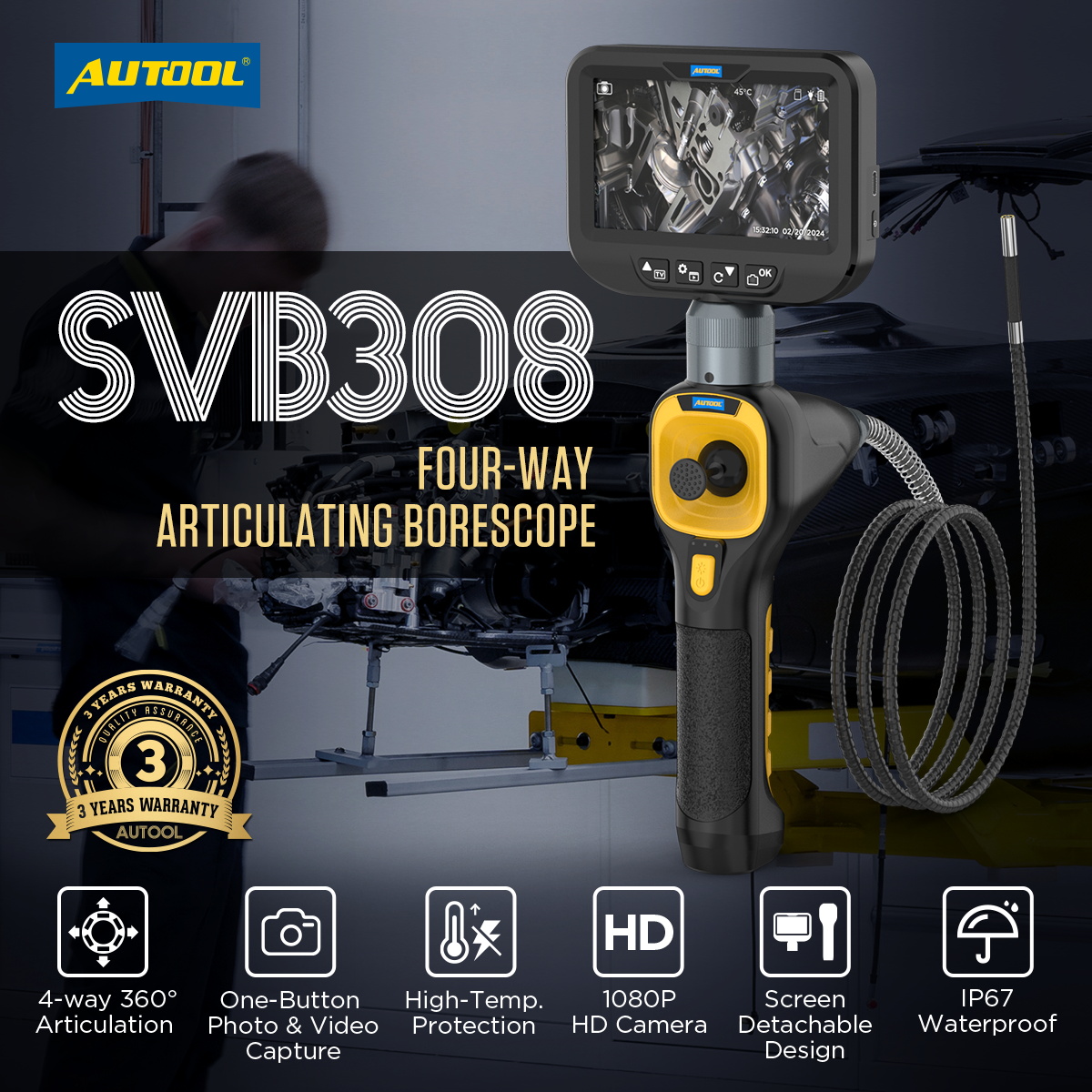

AUTOOL SVB308 autóipari endoszkóp kamera – 360° négyirányú vezérléssel

AUTOOL SVB308 fejlesztői dokumentációAUTOOL SVB308 autóipari endoszkóp kamera – 360° négyirányú vezérléssel

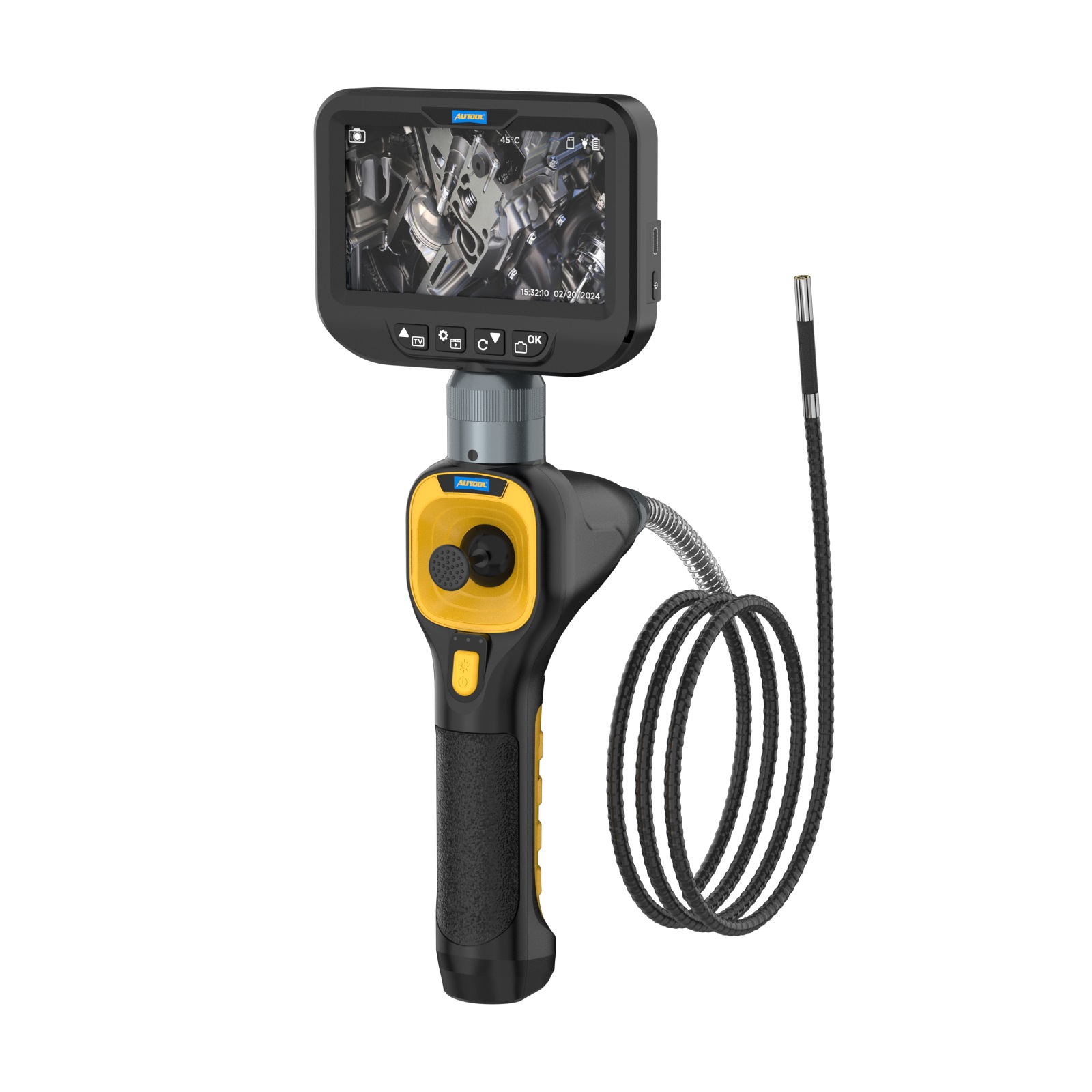

Az AUTOOL SVB308 professzionális autóipari endoszkóp kamera motorok, hengerek, égésterek, szelepek, szívócsatornák, katalizátorok, csővezetékek és más nehezen hozzáférhető területek roncsolásmentes vizsgálatához.

A joystickkal vezérelhető, négy irányban mozgatható kamerafej 360°-os körbejárást tesz lehetővé. A mindössze 6,2 mm átmérőjű szonda szűk és ívelt helyeken is pontosan a vizsgálandó terület felé irányítható.

Az SVB308 1080P HD képalkotással, 6 állítható LED-del, 4,3 colos kijelzővel, fénykép- és videórögzítéssel, 32 GB TF-kártyával és 2600 mAh akkumulátorral rendelkezik. A levehető kialakítás és a mágneses rögzítés tovább könnyíti a műhelyben történő használatot.

Láss bele oda is, ahová más nem tud

A hagyományos vizuális ellenőrzés sok esetben csak jelentős szétszereléssel teszi lehetővé a motor vagy más szerkezeti egység belsejének vizsgálatát.

Az AUTOOL SVB308 segítségével a szerelő nehezen hozzáférhető területeket vizsgálhat meg jelentős megbontás nélkül.

Az endoszkópos vizsgálat segítségével például ellenőrizhető:

• a hengerek és égésterek állapota
• a dugattyútető
• a szelepek
• a szívócsatornák
• a lerakódások
• a katalizátor
• különböző csővezetékek és üregek állapota

A fénykép- és videórögzítés lehetővé teszi a feltárt hibák dokumentálását, illetve a javítás vagy tisztítás előtti és utáni állapot összehasonlítását.

Az AUTOOL SVB308 fő előnyei

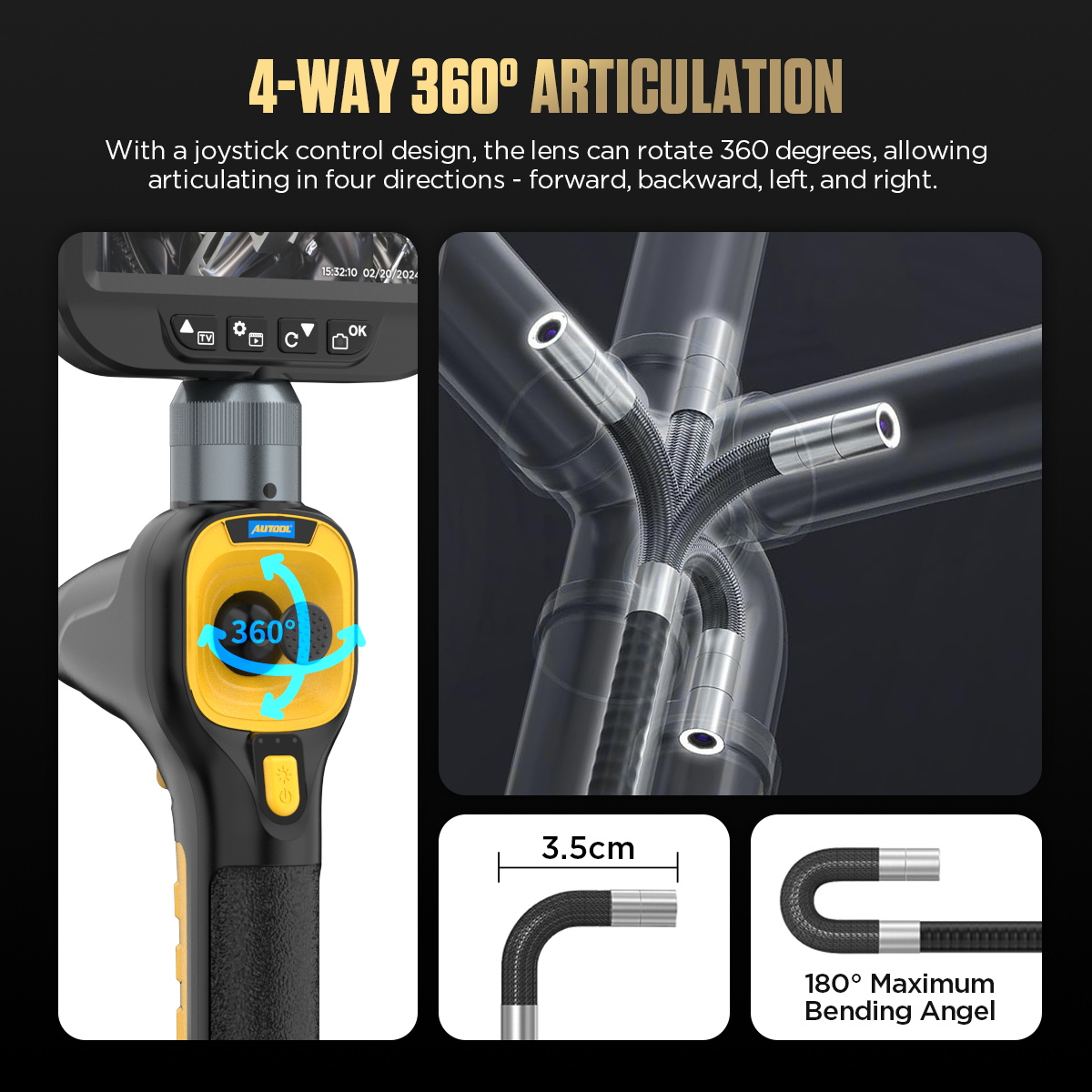

360°-os, négyirányú kameravezérlés

A kamerafej a markolaton található joystick segítségével fel, le, jobbra és balra vezérelhető, így a vizsgált terület több irányból is megtekinthető.

Ez jelentős előny az egyszerű flexibilis endoszkópokhoz képest: nem kizárólag a teljes szonda mozgatásával kell megtalálni a megfelelő látószöget, hanem maga a kamerafej is a kívánt irányba fordítható.

6,2 mm-es kamerafej

A mindössze 6,2 mm átmérőjű kamerafej szűk nyílásokon keresztül is bevezethető.

A kamera 90°-os látószöggel és 20–100 mm-es mélységélességi tartománnyal rendelkezik.

1080P HD képalkotás

A nagy felbontású képalkotás részletes vizuális ellenőrzést tesz lehetővé, ami megkönnyíti például a lerakódások, sérülések és egyéb rendellenességek felismerését.

A készülék fényképek és videofelvételek készítésére is alkalmas.

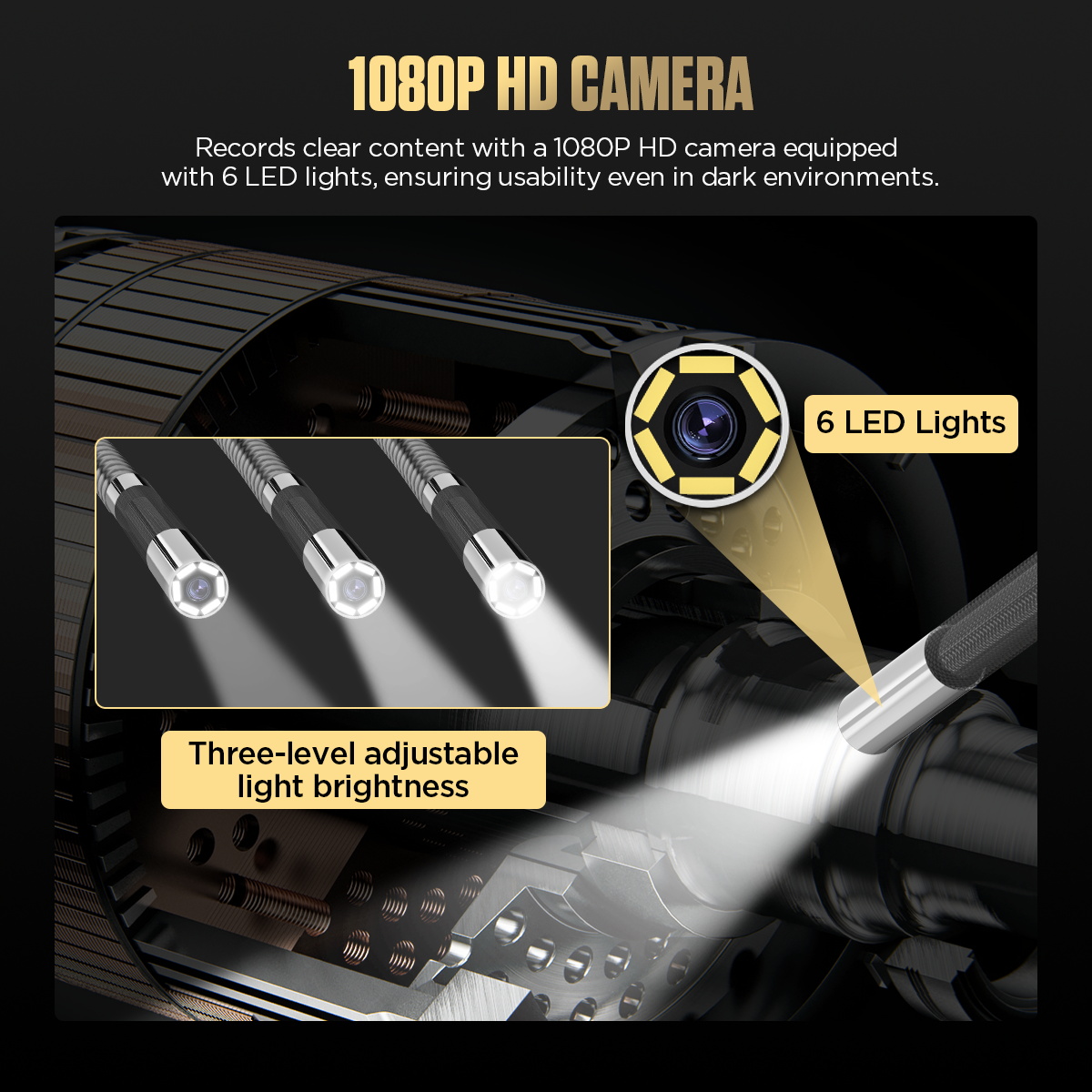

6 nagy fényerejű LED

A kamerafejet 6 nagy fényerejű LED veszi körül.

Az állítható világítás segítségével sötét égésterekben, csővezetékekben és más fénytől elzárt területeken is megfelelően megvilágítható a vizsgált felület.

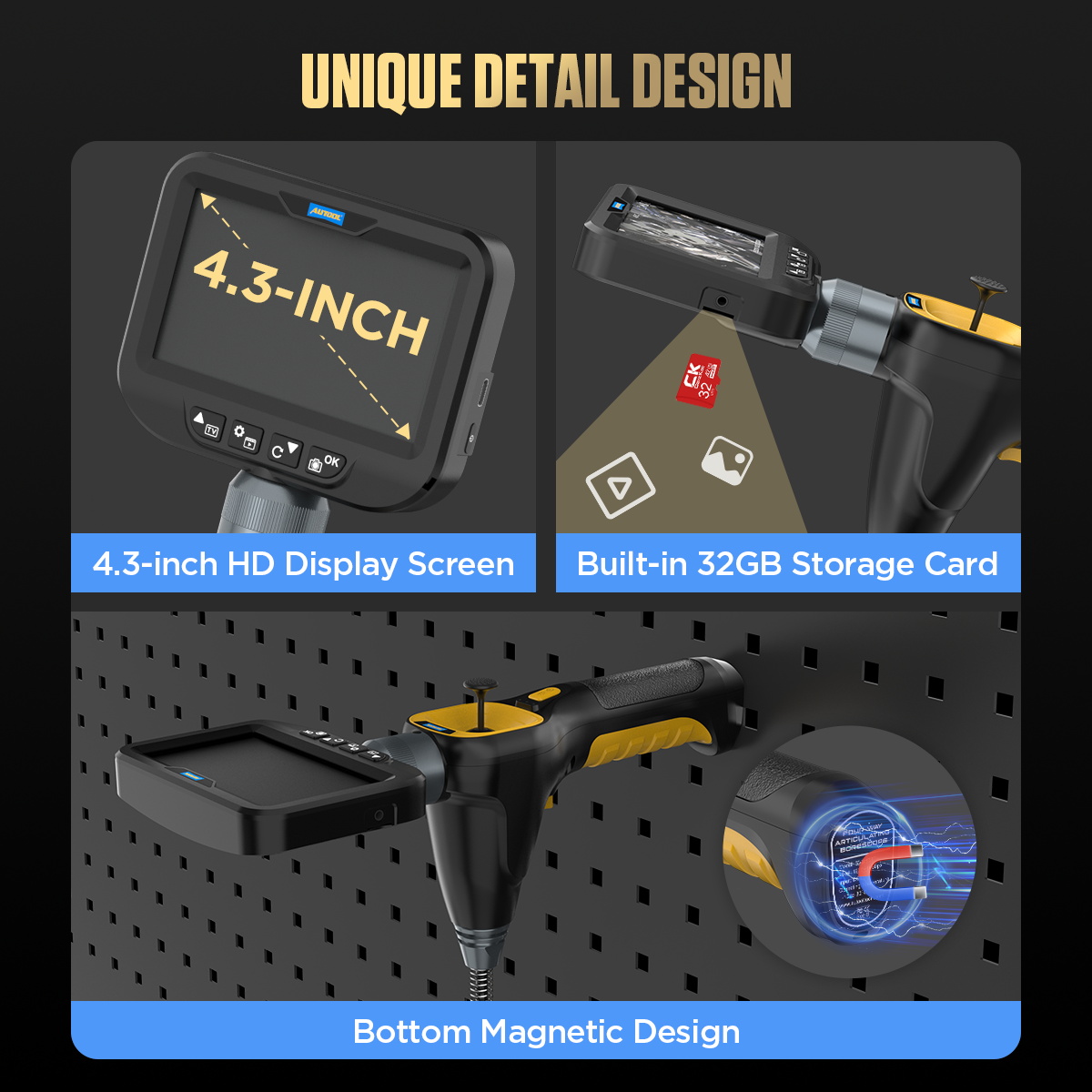

4,3 colos kijelző

A 4,3 colos kijelzőn közvetlenül követhető az élőkép, ezért a vizsgálathoz nincs szükség külön telefonra, tabletre vagy számítógépre.

A kép elforgatható, így a vizsgálati helyzettől függően megfelelő tájolás választható.

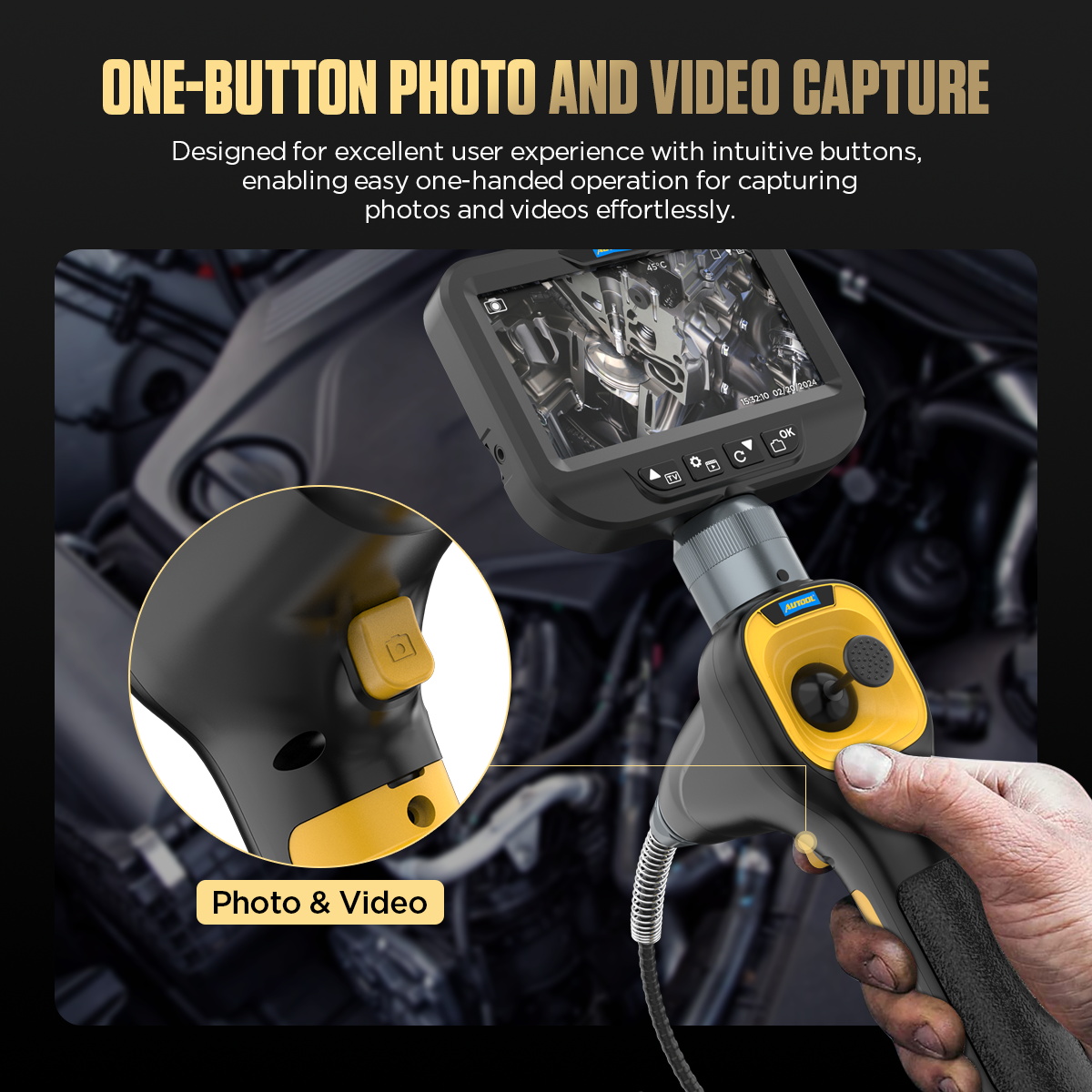

Fénykép- és videórögzítés

A vizsgálat közben JPG fényképek és AVI videofelvételek készíthetők.

Ez különösen hasznos:

• hibadokumentálásnál
• ügyfélnek történő bemutatásnál
• javítás előtti és utáni állapot összehasonlításánál
• későbbi visszaellenőrzésnél

32 GB TF-kártya

A készülék 32 GB TF-kártyával rendelkezik, így a készített fényképek és videók közvetlenül tárolhatók.

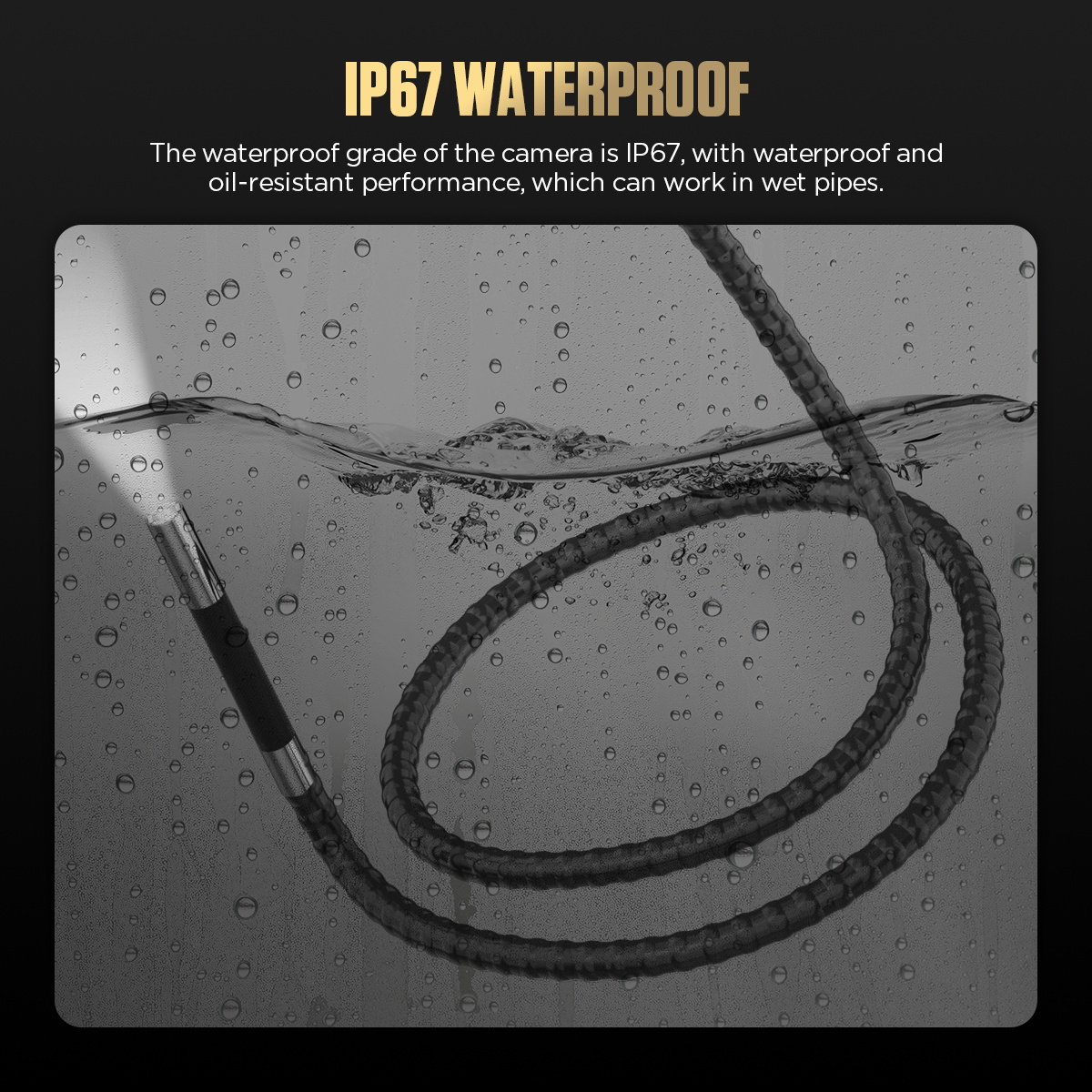

IP67 védettségű kamera és szonda

A kamera és a szonda IP67 védettségű és olajálló, így nedves vagy olajos vizsgálati környezetben is használható.

Az IP67 védelem nem vonatkozik a kijelzőre és a főegységre. Ezeket folyadéktól védeni kell.

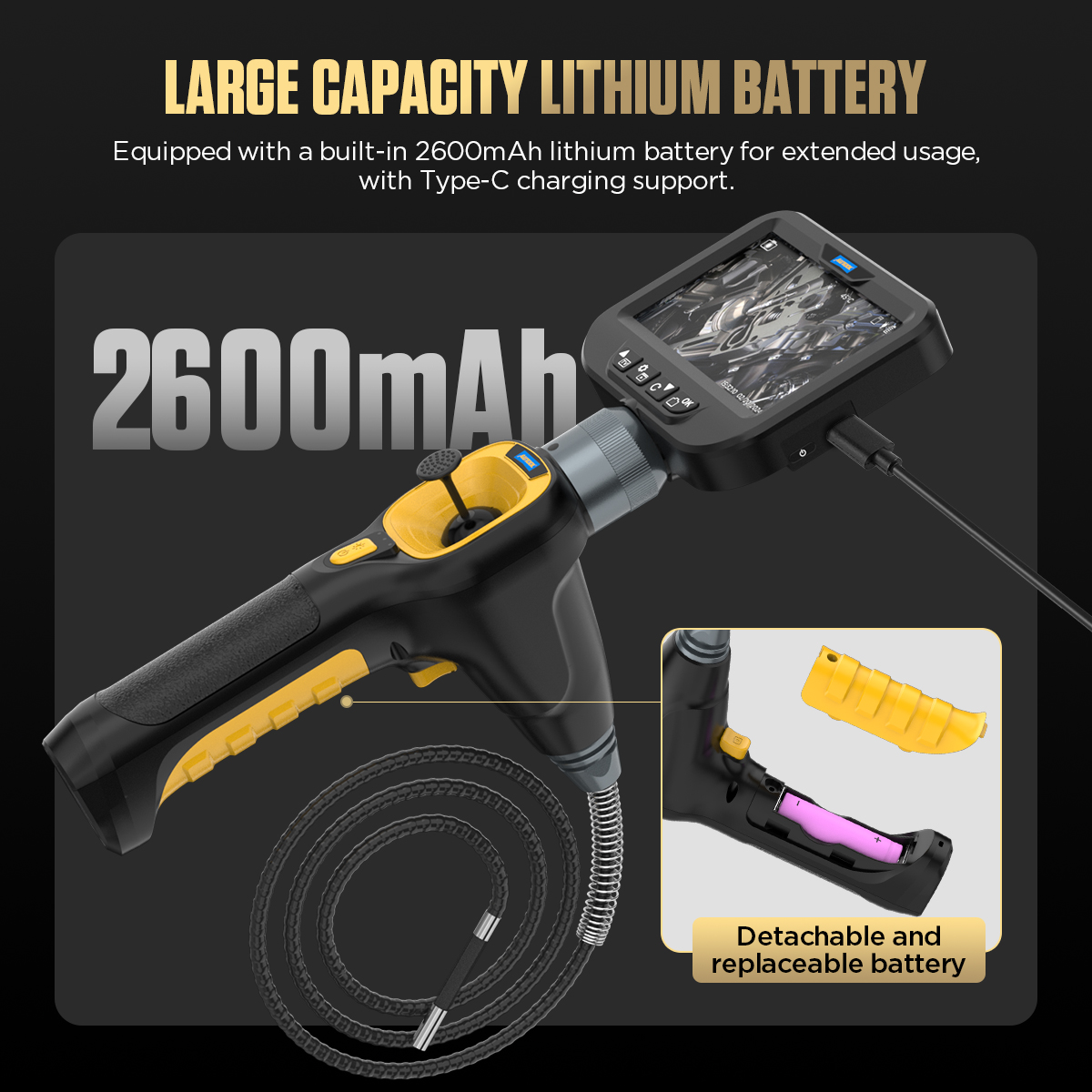

2600 mAh akkumulátor

A 3,7 V / 2600 mAh lítiumakkumulátor körülbelül 120 perc használati időt biztosít.

A töltés USB Type-C csatlakozón keresztül történik.

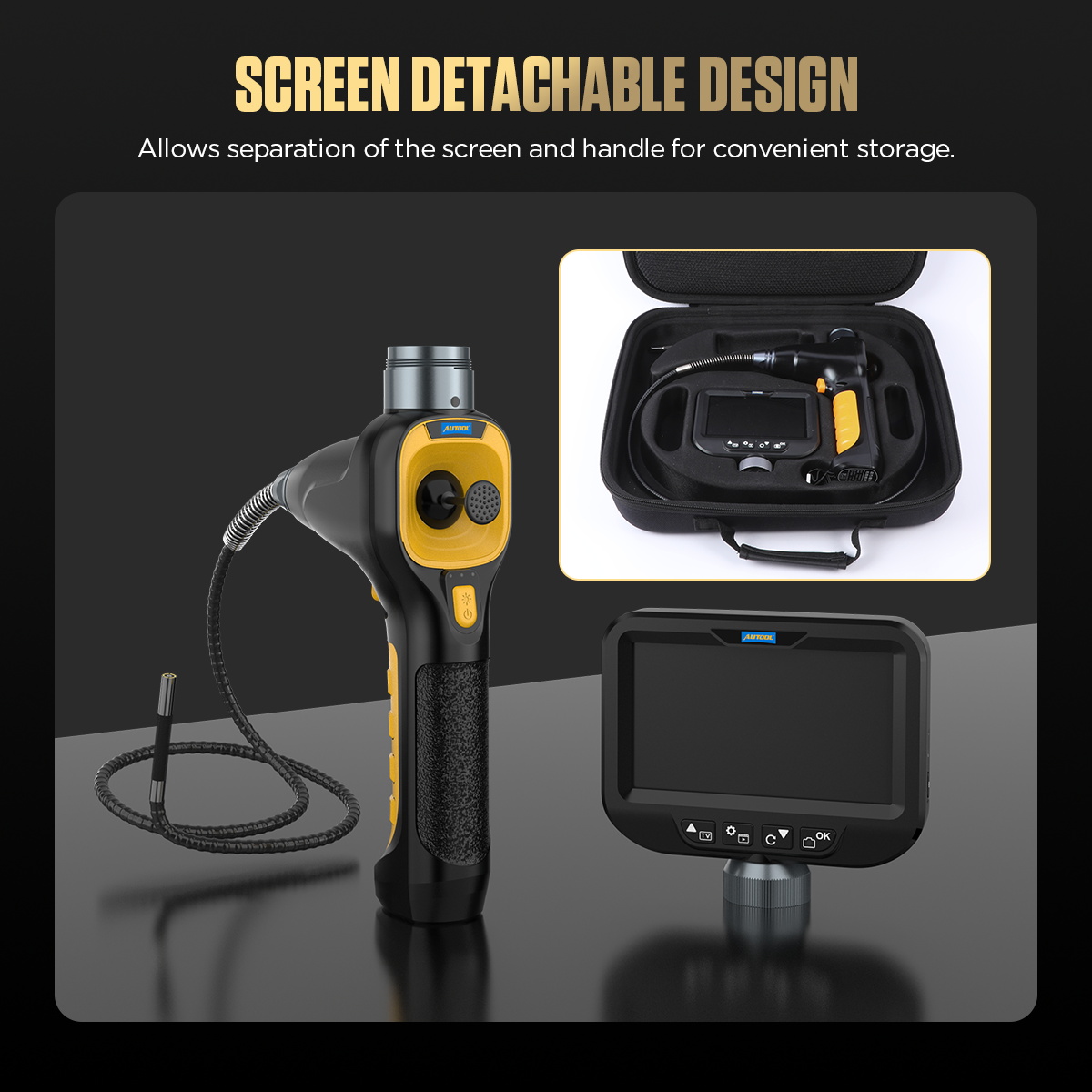

Levehető kialakítás

A kijelző és a flexibilis szonda levehető, ami megkönnyíti a készülék tárolását és szállítását.

Mágneses rögzítés

A mágneses kialakítás segítségével a készülék megfelelő fémfelülethez rögzíthető, ami bizonyos munkafolyamatoknál megkönnyíti a kétkezes munkavégzést.

Főbb jellemzők – gyors áttekintés

• 360°-os, négyirányú kameravezérlés
• joystickkal irányítható kamerafej
• 6,2 mm-es kamerafej
• 1080P HD képalkotás
• 4,3" kijelző
• 6 nagy fényerejű LED
• állítható világítás
• 90° látószög
• 20–100 mm mélységélesség
• 1 méteres flexibilis fémszonda
• fénykép- és videórögzítés
• 32 GB TF-kártya
• IP67 víz- és olajálló kamera/szonda
• 2600 mAh lítiumakkumulátor
• kb. 120 perc üzemidő
• USB Type-C töltés
• levehető kijelző és szonda
• mágneses rögzítés

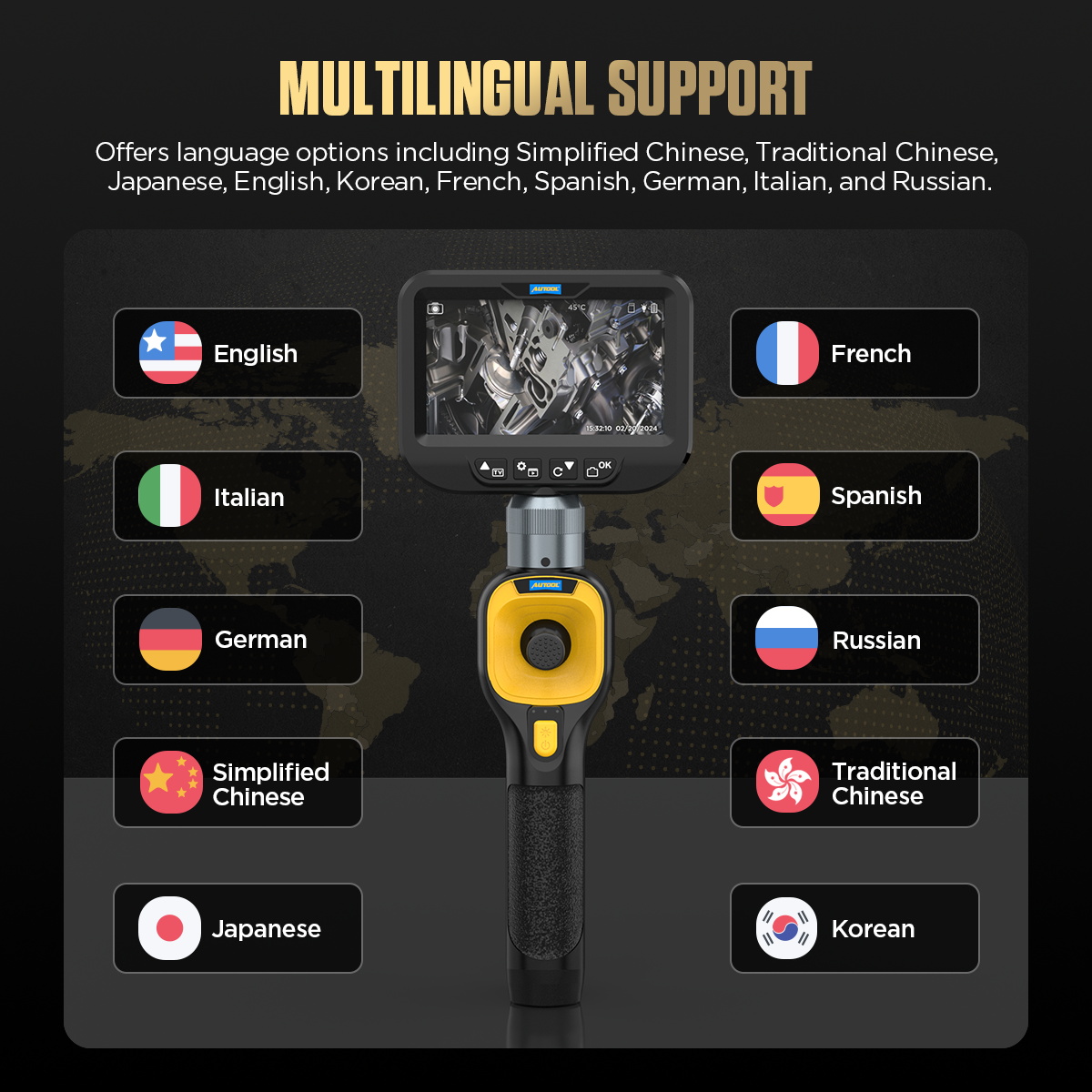

• 10 választható nyelv
• képernyőforgatás
• kompakt, műhelyhasználatra tervezett kivitel

Felhasználási területek

Az AUTOOL SVB308 többek között használható:

• hengerek és égésterek vizsgálatára
• dugattyútető ellenőrzésére
• szelepek vizsgálatára
• szívócsatornák ellenőrzésére
• gyertya- és izzítógyertya-furaton keresztüli vizsgálatra
• EGR-rendszer ellenőrzésére
• turbófeltöltő nehezen hozzáférhető részeinek vizsgálatára
• katalizátor ellenőrzésére
• klímarendszer párologtatójának vizsgálatára
• csővezetékek ellenőrzésére
• karosszériaüregek vizsgálatára
• kábelezések és rejtett szerkezeti elemek ellenőrzésére
• általános műhely- és ipari vizsgálatokra

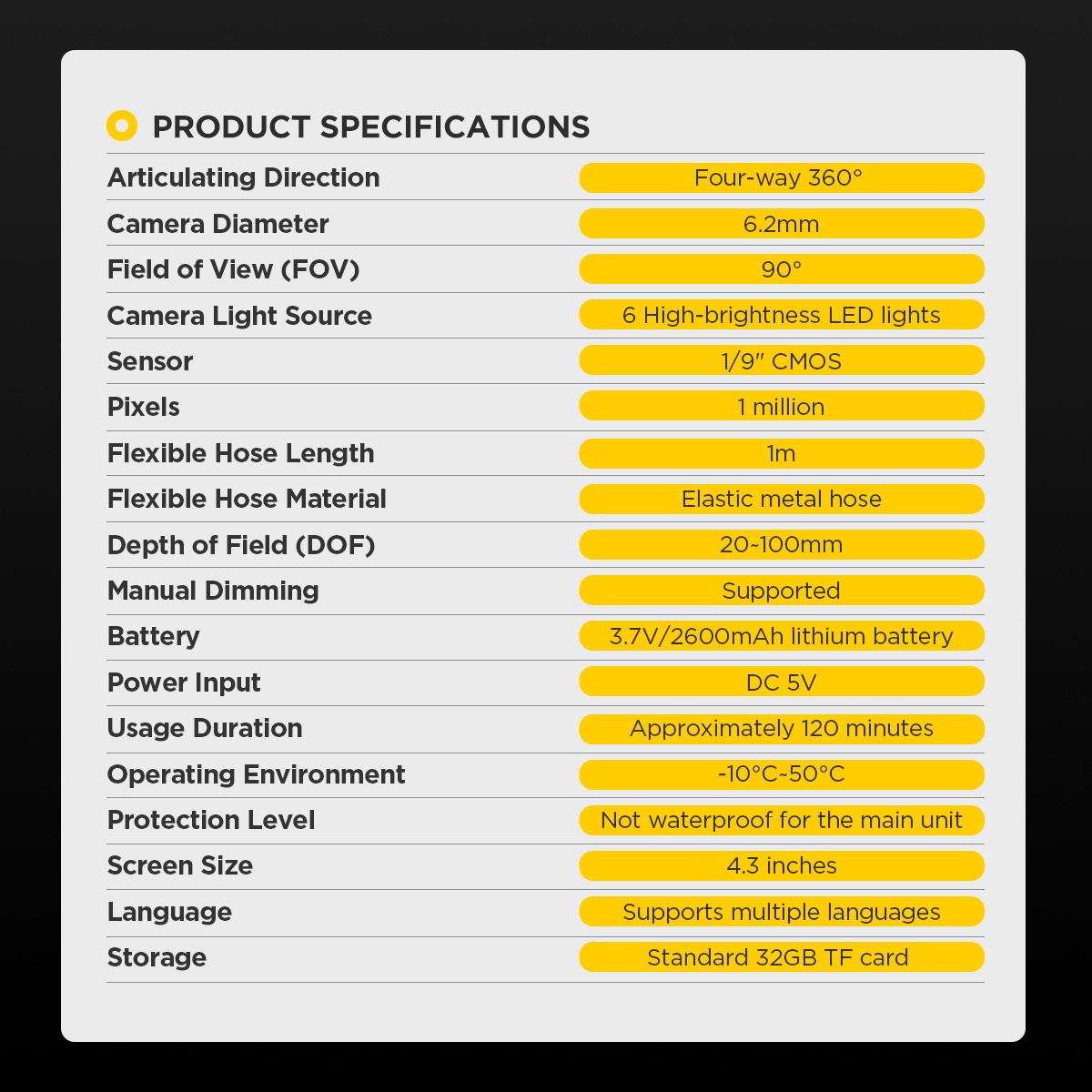

Műszaki adatok

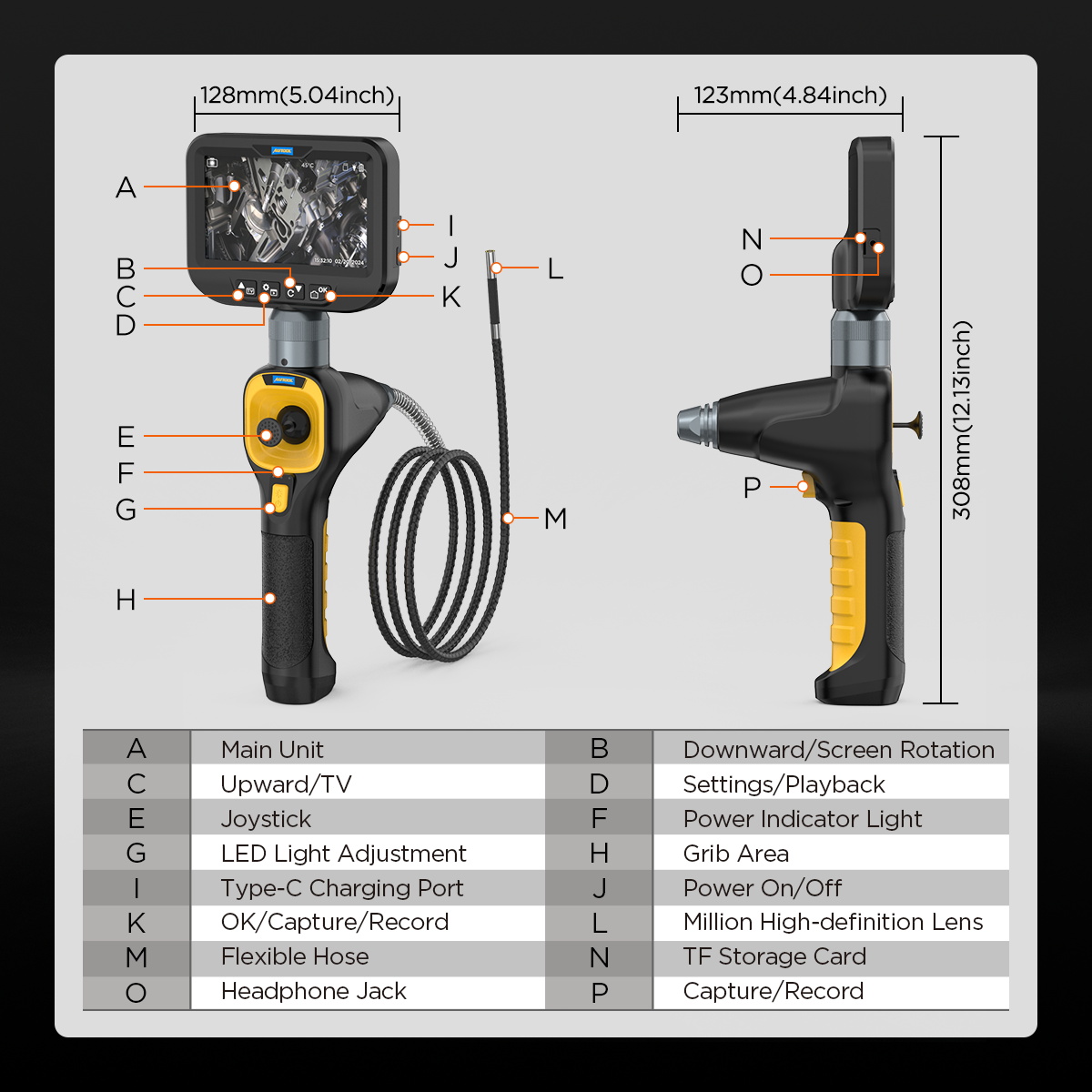

Kezelés

A kamerafej irányítása a markolaton található joystickkal történik.

A készülék kezelőszervei lehetővé teszik:

• a kamerafej négyirányú mozgatását
• a LED-fényerő szabályozását
• fényképek készítését
• videofelvételek rögzítését
• a felvételek visszajátszását
• a kép elforgatását
• a készülék beállításainak módosítását

Csomag tartalma

• AUTOOL SVB308 autóipari endoszkóp kamera
• 4,3" kijelzővel szerelt főegység
• 1 méteres, 6,2 mm-es flexibilis kamerás szonda
• 2600 mAh akkumulátor
• 32 GB TF-kártya
• USB Type-C töltőkábel
• tartozékok
• tárolókoffer
• használati útmutató

Telefon:+36 30 311 84 01

GYIK

Mire használható az AUTOOL SVB308?

Elsősorban járművek nehezen hozzáférhető területeinek roncsolásmentes vizsgálatára, például hengerek, égésterek, szelepek, szívócsatornák, katalizátorok, EGR-rendszerek, csővezetékek és karosszériaüregek ellenőrzésére.

Mit jelent a 360°-os, négyirányú vezérlés?

A kamerafej joystickkal fel, le, jobbra és balra mozgatható, így a vizsgált terület több irányból ellenőrizhető anélkül, hogy a teljes szondát folyamatosan újra kellene pozicionálni.

Mekkora a kamerafej?

6,2 mm átmérőjű.

Mekkora a megfelelő vizsgálati távolság?

A kamera mélységélességi tartománya 20–100 mm.

Készíthetők fényképek és videók?

Igen. A készülék JPG fényképek és AVI videók rögzítésére alkalmas.

Van hozzá memóriakártya?

Igen. A készülék 32 GB TF-kártyával rendelkezik.

Vízálló?

A kamera és a szonda IP67 védettségű és olajálló. A kijelző és a főegység nem vízálló.

Használható forró motorban?

Nem. A motort a vizsgálat előtt megfelelően vissza kell hűteni. A flexibilis szondát 70 °C feletti környezetnek nem szabad kitenni.

Mennyi ideig használható egy feltöltéssel?

Körülbelül 120 percig.

Kell hozzá telefon vagy számítógép?

Nem. A készülék saját 4,3 colos kijelzővel rendelkezik.

Mennyi a garancia?

A főegységre 3 év, a tartozékokra 1 év garancia vonatkozik.

Ajánlott termékek

AUTOOL SDT sorozat – füstgenerátoros szivárgásvizsgálók

Az endoszkópos vizsgálatot jól kiegészítő diagnosztikai eszközök szívó-, vákuum-, EVAP- és más zárt rendszerek tömítetlenségeinek felderítésére.

AUTOOL CT500 injektor tisztító és tesztelő

A motorhibák komplexebb vizsgálatához jól kapcsolódó műhelyberendezés. Az SVB308 vizuális ellenőrzést tesz lehetővé az égéstérben, míg a CT500 az üzemanyag-befecskendező rendszer injektorainak vizsgálatára és tisztítására használható.

AUTOOL dióhéjas szívószelep-tisztító berendezések

Az endoszkópos vizsgálattal jól kombinálható munkafolyamat:

lerakódás vizsgálata → dióhéjas tisztítás → eredmény endoszkópos ellenőrzése

AUTOOL SVB408 autóipari endoszkóp kamera

Alternatív endoszkópos megoldás olyan munkákhoz, ahol különösen kis átmérőjű kamerás szondára van szükség.

AUTOOL SVB308 bemutatóvideó

A videó a termékoldalon beágyazva jelenjen meg.

360°-os kamerafej

1080P képalkotás

6,2 mm-es kamerafej

4,3 colos kijelző

IP67 kamerás szonda

Akkumulátor

Kezelőszervek

Csomag tartalma

Fejlesztői instrukciók

A felső termékblokkban legyen kiemelve:

360° négyirányú vezérlés • 6,2 mm szonda • 1080P HD • 4,3″ kijelző • 6 LED • 32 GB

A termékoldal tartalmazza:

• rövid termékleírást
• fő előnyöket
• felhasználási területeket
• műszaki adattáblát
• kezelési információkat
• fontos használati tudnivalókat
• csomag tartalmát
• garanciát
• GYIK-et
• ajánlott termékeket
• bemutatóvideót
• Product strukturált adatot
• Breadcrumb navigációt
• egyedi, releváns kép-ALT szövegeket

A gyártói képanyagból különösen jelenjen meg:

• 360°-os négyirányú kameramozgatás
• 6,2 mm-es kamerafej
• 1080P képalkotás
• 6 LED-es megvilágítás
• IP67 kamera/szonda
• 4,3" kijelző
• levehető kialakítás
• mágneses rögzítés
• akkumulátor
• kezelőszervek
• műszaki adatok
• csomag tartalma

A vízállóság minden előfordulásánál egyértelműen a kamera/szonda IP67 védettsége szerepeljen. A teljes készülék ne legyen IP67-esnek feltüntetve.

Az ajánlott termékek sorrendje:

AUTOOL SDT füstgenerátor → AUTOOL CT500 → AUTOOL dióhéjas tisztító → AUTOOL SVB408

Az ajánlott termékeknél elsődlegesen az adott diagnosztikai vagy javítási munkafolyamatot kiegészítő eszközöket jelenítsük meg, és csak ezt követően alternatív termékeket.

Végleges alapadatok

Termék: AUTOOL SVB308 autóipari endoszkóp kameraÁr: 112 000 FtKészlet: raktárról, azonnal elérhetőGarancia: 3 év a főegységre, 1 év a tartozékokraSKU: SVB308
